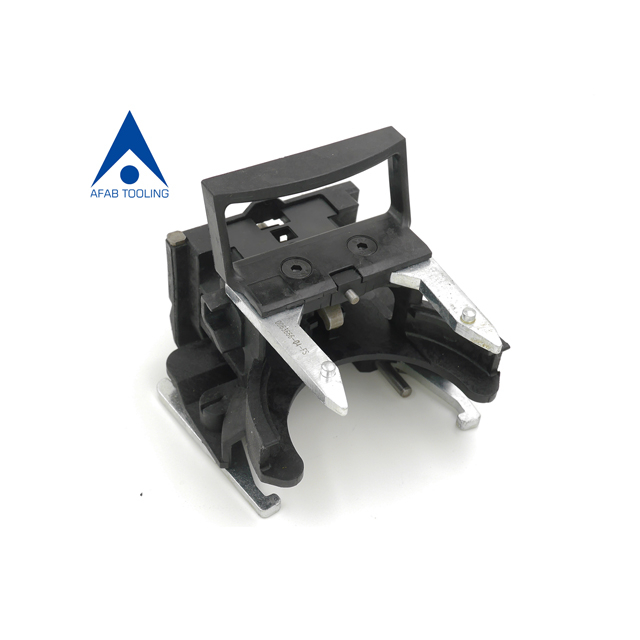

Die TRUMPF-Kassette ist eine Komponente, die in Trumpf-Stanzpressen und Stanzlasermaschinen zur Aufnahme und Unterstützung des Werkzeugsystems verwendet wird. Sie besteht aus langlebigen Materialien wie faserverstärktem Kunststoff und gewährleistet ein geringes Gewicht und dennoch eine hohe Robustheit. Es ist vollständig kompatibel mit einer Reihe von Trumpf-Maschinen, einschließlich der TruPunch-Modelle 200, 500R, 600L, 1000, 2000, 2010L, 2020R, 3000, 3000L, 5000R und 6000L
Hauptvorteile
1.Schnelles Einrichten/Werkzeugwechsel : „Werkzeuge können parallel zur Produktion voreingestellt und ausgerichtet werden, wodurch die Maschinenstillstandszeit drastisch reduziert wird. Die gesamte Baugruppe kann in Sekundenschnelle eingesetzt oder entfernt werden.“
2.Erhöhte Sicherheit: Der leichte und robuste Träger schützt die Hände des Bedieners beim Transport und Einsetzen vor scharfen Werkzeugkomponenten.
3.Maximierte Maschinenverfügbarkeit : „Indem es dem Bediener ermöglicht, die Werkzeuge für den nächsten Auftrag vorzubereiten, während der aktuelle Auftrag ausgeführt wird, maximiert das Kassettensystem die Zeit, in der die Stanzpresse aktiv Teile produziert.“
4.Schutz von Maschinenkomponenten : „Die Patrone absorbiert Kollisionskräfte und schützt so die präzisionsgefertigten Elemente des Stanzkopfes.“
5.Flexibilität : „Die universelle Kartuschengröße unterstützt oft eine breite Palette von Standard- und Spezialwerkzeugen (Formen, Markieren usw.), alle in derselben Station.“
Hauptmerkmale (RTC-Werkzeugkassette)
1.Leichtbauweise: Die Patronen der neuesten Generation bestehen häufig aus faserverstärktem Kunststoff (oder einer leichten Aluminiumlegierung bei Designs von Drittanbietern).
2. Vorteil: Dieses geringe Gewicht ist entscheidend für die Leistung der Maschine, da es sehr hohe Beschleunigungswerte des Stanzkopfes ermöglicht und die Geschwindigkeit/Effizienz der Maschine maximiert.
3. Universelles Design: Ein einzelnes Kassettendesign kann oft verwendet werden, um mehrere Standardwerkzeuggrößen (z. B. Größen 0, 1 und 2) aufzunehmen, was die Flexibilität maximiert und den Lagerbestand verschiedener Kassettentypen reduziert.
4. Hochpräzise Ausrichtung: Während die Werkzeugkomponenten (Stempel und Matrize) über eigene Ausrichtungsringe verfügen, ist die Kassette selbst mit Präzisionsmerkmalen ausgestattet, die sicherstellen, dass die gesamte Baugruppe sicher und genau in der Revolverstation der Maschine einrastet.
5. Sollbruchstelle : Da die Patrone aus einem nachgiebigen Kunststoffmaterial besteht, dient sie im Falle eines fehlerhaften Programms oder einer Kollision als Sollbruchstelle.
Vorteil: Dadurch wird auf die kostengünstige Kartusche verzichtet und die weitaus teureren Komponenten des Stanzkopfes und der Maschinenmechanik vor Schäden geschützt.
6.Integrierte Handhabungshilfen: Neuere Designs verfügen über intelligente Funktionen wie eine integrierte Tragehilfe, die es für den Bediener sicherer und einfacher macht, mehrere Patronen gleichzeitig zu transportieren.
7. Farbcodierungsfunktion : Sie unterstützen oft die Verwendung von farbigen Clips oder Markierungen zur einfachen visuellen Identifizierung und helfen Bedienern, ihren Werkzeugbestand nach Anwendung, Material oder Programm zu organisieren.

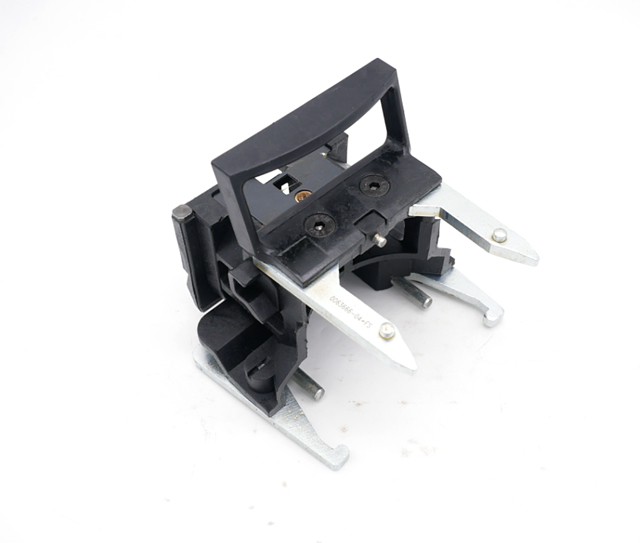

TRUMPF-KARTUSCHE DER GRÖSSE 5 ERHÄLTLICH
Moderne Materialien: Kunststoff vs. Aluminium
Während ältere Patronen aus schwerem Stahl hergestellt wurden, haben sich moderne Patronen im „Trumpf-Stil“ von Herstellern wie Wilson Tool oder Mate (und Trumpf selbst) weiterentwickelt:
*Faserverstärkter Kunststoff (Original TRUMPF RTC) : Extrem leicht (ca. 600 g). Sein wichtigstes Sicherheitsmerkmal besteht darin, dass es als „mechanische Sicherung“ fungiert – bei einer Maschinenkollision bricht zuerst der Kunststoff und schützt so den teuren Stanzkopf vor Beschädigung.
*Eloxiertes Aluminium (Wilson-Stil) : Eine beliebte Wahl für den Ersatzteilmarkt. Es ist haltbarer als Kunststoff (wird mit der Zeit nicht reißen), aber deutlich leichter als die alten Stahlversionen. Es verfügt normalerweise über „Nitrex“-verstärkte Riegel für besseren Halt der Werkzeuge.
