La velocità e il tonnellaggio della macchina non significano nulla se il punzone si rompe nel punto di impatto. La punzonatura CNC ad alto volume si basa interamente sugli utensili che eseguono il colpo. Punzoni e matrici di scarsa qualità comportano un'usura prematura. Causano bave sui bordi e costringono a tempi di fermo macchina inaccettabili. I direttori di stabilimento e gli ingegneri delle attrezzature si trovano ad affrontare un mercato saturo di fornitori OEM e aftermarket. È necessario bilanciare le spese iniziali per gli utensili con la durata della rettifica a lungo termine, l'efficienza dell'impostazione e la riduzione degli scarti.
Le configurazioni Trumpf funzionano in modo diverso rispetto ai sistemi Amada o Thick Turret. Queste configurazioni sono progettate specificamente per applicazioni che richiedono estrema precisione. Eccellono in ambienti che richiedono una rapida configurazione offline. Abbiamo bisogno di un rigoroso quadro di valutazione tecnica per selezionare i componenti giusti. Questa guida esplora i sistemi di allineamento, le proprietà metallurgiche e le configurazioni specifiche dell'applicazione. Imparerai come massimizzare l'efficacia complessiva delle apparecchiature (OEE) nella tua officina.
L'allineamento offline è un moltiplicatore: il vantaggio principale dei sistemi stile Trumpf è il design della cartuccia preallineata; la scelta di attrezzature che ottimizzano questa funzionalità elimina quasi completamente i tempi di inattività della macchina durante i cambi produzione.
La durata della rettifica determina le spese complessive: la valutazione della durata utile della rettifica, in particolare la ricerca di progetti di utensili 2-4-1 che offrano il doppio della durata della rettifica, è più importante per le spese complessive rispetto al prezzo di acquisto iniziale.
La geometria specifica dell'applicazione è importante: la punzonatura standard richiede proprietà metallurgiche e rivestimenti diversi rispetto alle operazioni ad alto attrito come maschiatura, formatura o taglio.
OEM e aftermarket richiedono un controllo accurato: gli utensili aftermarket di alto livello possono eguagliare o superare le specifiche OEM, a condizione che vengano verificate tolleranze rigorose, facilità di assemblaggio e compatibilità delle cartucce.
Il sistema di stile Trumpf si basa su una base meccanica unica. Utilizza un magazzino utensili lineare integrato. Questo magazzino si muove lungo un robusto sistema di binari situato nella parte anteriore o laterale della macchina. Il design consente un rapido accesso a tutti i punzoni e matrici disponibili senza ruotare un'enorme torretta. La guida lineare trasporta l'utensile esatto alla testa di punzonatura in modo rapido e preciso. Ciò riduce l'usura meccanica del telaio della macchina. Inoltre accelera il ciclo complessivo di punzonatura, soprattutto durante i nidi complessi che richiedono più cambi utensile.
La testa di punzonatura è dotata di un unico pistone estremamente rigido. Poiché il pistone colpisce solo una stazione alla volta, la macchina mantiene una perfetta concentricità. Il pistone idraulico ruota di 360 gradi, consentendo di indicizzare qualsiasi utensile con qualsiasi angolazione. Ciò elimina la necessità di stazioni di indicizzazione automatica specializzate presenti in altre marche di macchine. Ogni utensile nel magazzino lineare diventa automaticamente uno strumento di indicizzazione automatica.
Le cartucce per utensili costituiscono il cuore di questa architettura. Queste cartucce accettano punzoni, estrattori e matrici preallineati. Gli operatori assemblano e allineano questi componenti offline su un banco di lavoro dedicato. Si completa l'impostazione mentre la macchina continua a eseguire un altro lavoro. Il cambio utensile rapido e senza errori diventa la procedura operativa standard.
L'operatore fa semplicemente scorrere la cartuccia preimpostata nel caricatore lineare. La macchina lo blocca automaticamente quando viene richiamata dal programma CNC. Ciò elimina completamente l'allineamento manuale all'interno dell'involucro della macchina. Il sistema a cartuccia protegge gli utensili da polvere e detriti mentre sono nel caricatore. Inoltre standardizza il processo di caricamento, riducendo l'affaticamento dell'operatore e minimizzando il rischio di far cadere componenti costosi nel basamento della macchina.
Le configurazioni Thick Turret e Murata utilizzano enormi dischi rotanti. È necessario caricare gli strumenti direttamente nelle stazioni della torretta. Ciò spesso richiede l'arresto della macchina per periodi prolungati per sostituire le matrici e allineare i punzoni. Il sistema a cartuccia con guida lineare funziona in modo diverso separando la preparazione dell'utensile dal funzionamento della macchina. Utilizzando Gli utensili stile Trumpf sono la scelta ideale per la produzione di altissima precisione. Mantiene tolleranze strette perché il pistone colpisce un singolo portautensile rigido.
I sistemi a torretta possono soffrire di usura della stazione nel tempo. I fori nella torretta si espandono, facendo deviare il punzone dal centro. Il design lineare mantiene una concentricità costante tra punzone e matrice perché il meccanismo di bloccaggio mantiene la cartuccia fresca ogni volta. Non devi preoccuparti che l'alesaggio della torretta usurato rovini la precisione del gioco.
Gli strumenti selezionati devono integrarsi perfettamente con l'infrastruttura del negozio esistente. È necessaria una compatibilità assoluta con i presettaggi utensili e i dispositivi di allineamento. Le parti aftermarket scarsamente lavorate possono causare micro-disallineamenti durante l'assemblaggio. Questi piccoli errori si moltiplicano durante il funzionamento ad alta velocità. Portano ad un rapido degrado dei bordi e ad una scarsa qualità delle parti.
Verifica che i nuovi punzoni si inseriscano perfettamente nelle cartucce esistenti senza forzarle.
Assicurarsi che l'anello di allineamento si blocchi senza gioco o oscillazioni eccessivi.
Controllare che la piastra di estrazione galleggi agevolmente sulle sue molle senza incastrarsi contro il corpo del punzone.
Verificare che il pattino della matrice sia bloccato saldamente nella base della matrice senza spostarsi sotto la pressione laterale.
Tolleranze di produzione strette impediscono il disallineamento tra punzone e matrice. Lo spazio tra punzone e matrice deve rimanere perfettamente uniforme su tutto il perimetro. Questa precisione di sicurezza influisce direttamente sulla qualità del bordo della parte. Riduce i segni indesiderati di roditura sulla lamiera finita ed elimina la necessità di operazioni di sbavatura secondarie.
Se l'utensile si sposta anche leggermente, il gioco diventa irregolare. Un lato taglia in modo netto mentre l'altro lato strappa il metallo. La produzione di alta qualità garantisce che il punzone rimanga perfettamente centrato. È necessario richiedere ai fornitori di utensili di fornire rapporti di ispezione che ne verifichino l'accuratezza dimensionale. Una deviazione di pochi millesimi di pollice distruggerà una matrice durante la punzonatura di alluminio sottile.
Percentuali di gioco consigliate dello stampo
Tipo materiale |
Intervallo di spessore del materiale |
Spazio consigliato (% dello spessore) |
|---|---|---|
Alluminio (5052, 6061) |
0,030' - 0,125' |
10% - 15% |
Acciaio dolce (A36, CRS) |
0,030' - 0,125' |
15% - 20% |
Acciaio dolce (A36, CRS) |
0,130' - 0,250' |
20% - 25% |
Acciaio inossidabile (304, 316) |
0,030' - 0,125' |
20% - 25% |
Gli utensili devono resistere a carichi decentrati severi. I colpi parziali esercitano un enorme stress laterale sul corpo del pugno. Quando si rosicchia un raggio ampio o si taglia il bordo di una lamiera, il punzone impegna il materiale solo su un lato. Le operazioni di taglio pesanti generano forze laterali simili. La rigidità strutturale dell'utensile impedisce la flessione.
La deflessione fa sì che il punzone rasi il bordo della matrice. Ciò rovina istantaneamente entrambi i componenti e invia schegge sul basamento della macchina. Cerca corpi di utensili robusti lavorati da pezzi grezzi di acciaio temprato. Resistono alla flessione sotto il tonnellaggio massimo della macchina. Anche gli anelli di montaggio e i collari di allineamento devono essere dotati di struttura in acciaio temprato per assorbire questi shock laterali senza deformarsi. L'applicazione di un angolo di taglio a tetto o sussurro alla faccia del punzone riduce inoltre il tonnellaggio totale richiesto, proteggendo ulteriormente il corpo dell'utensile dalle fratture da stress.
Gli acciai per utensili standard ad alta velocità gestiscono bene la punzonatura dell'acciaio dolce di base. Offrono una discreta ritenzione dei bordi per le attività quotidiane e sono facili da affilare. Tuttavia, gli acciai metallurgici delle polveri di alta qualità forniscono un enorme miglioramento per gli ambienti più esigenti. Offrono resistenza agli urti e caratteristiche di usura superiori.
Gli utensili in metallo polverizzato resistono alle microscheggiature sul tagliente. La struttura a grana uniforme dell'acciaio previene fessurazioni catastrofiche sotto carichi pesanti. Ciò li rende perfetti per la punzonatura di materiali duri come l'acciaio inossidabile o lamiere spesse. L'investimento iniziale è maggiore, ma le prestazioni giustificano la spesa. Cambierai meno spesso gli utensili e passerai meno tempo alla mola.
Confronto dei gradi di acciaio per utensili
Grado d'acciaio |
Applicazione primaria |
Robustezza |
Resistenza all'usura |
|---|---|---|---|
Acciaio super rapido M2 |
Acciaio dolce per uso generale, alluminio |
Moderare |
Moderare |
Acciaio per utensili D2 |
Acciaio dolce spesso, inossidabile a basso volume |
Basso |
Alto |
Metallurgia delle polveri PM-M4 |
Materiali inossidabili e abrasivi ad alto volume |
Alto |
Molto alto |
I rivestimenti specializzati migliorano drasticamente le prestazioni degli utensili. Il carbonitruro di titanio (TiCN) riduce l'attrito durante la corsa di punzonatura. I rivestimenti Optima o proprietari di nitruro prevengono il grippaggio del materiale. Il grippaggio si verifica quando l'alluminio o l'acciaio zincato si fondono leggermente e si saldano alla punta del punzone sotto pressione estrema.
Questo accumulo rovina le dimensioni del foro e strappa la lamiera in modo aggressivo durante la corsa ascendente. Trattamenti superficiali adeguati mantengono pulita la punta del punzone. Consentono allo strumento di scivolare attraverso materiali appiccicosi senza sforzo. I rivestimenti aumentano inoltre la durezza superficiale del punzone, proteggendo il tagliente da materiali abrasivi come fibra di vetro o metalli laminati.
I design degli utensili progettati per la massima longevità dell'affilatura forniscono un enorme valore alle officine con volumi elevati. Alcuni sistemi offrono un design 2-4-1. Queste configurazioni garantiscono il doppio della durata di affilatura utile degli utensili standard. Si rimuove più materiale durante l'affilatura prima di scartare il punzone. Ciò si ottiene attraverso teste di punzonatura regolabili o sistemi di spessoramento specializzati all'interno della cartuccia.
Valuta la facilità con cui si assemblano questi strumenti a lunga durata. L'elaborazione più rapida della sala utensili mantiene le vostre macchine alimentate. La riduzione delle scorte di utensili libera capitale prezioso. Semplici meccanismi di assemblaggio prevengono la frustrazione dell'operatore e gli errori di configurazione. Se uno strumento a lunga durata impiega trenta minuti per essere regolato e assemblato, i costi di manodopera annullano il risparmio di materiale.

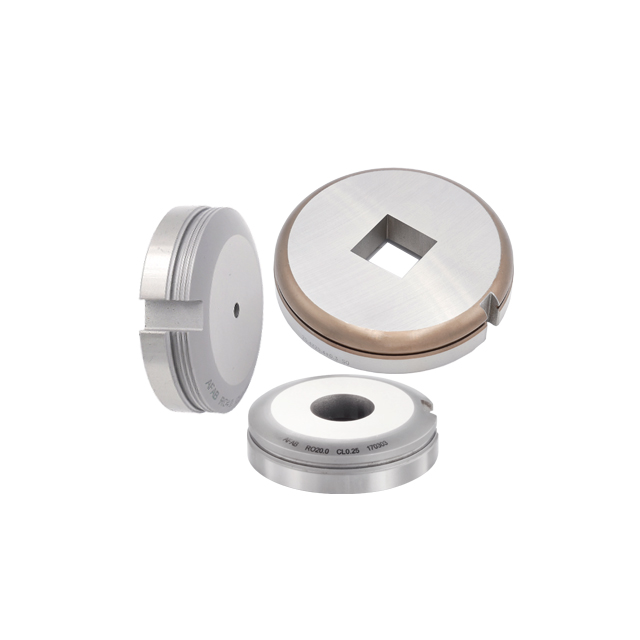

Le operazioni quotidiane di punzonatura richiedono soluzioni affidabili ed altamente efficienti. IL Trumpf Standard Die si adatta perfettamente a questo ruolo. Gestisce in modo impeccabile la perforazione standard di acciaio dolce e alluminio. Usi questa fustella per la stragrande maggioranza delle parti annidate. Offre un'eccellente durata senza inutili complessità meccaniche.
Le matrici standard sono facili da affilare e veloci da caricare nella base della matrice. Costituiscono la spina dorsale di qualsiasi reparto di punzonatura ad alto volume. Poiché sono standardizzati, puoi tenere a portata di mano un ampio inventario di dimensioni comuni. Ciò ti garantisce di non interrompere mai la produzione in attesa dell'arrivo di una fustella rotonda o quadrata dal produttore.
La selezione del gioco corretto della matrice impedisce la fuoriuscita dello sfrido. Elimina inoltre le eccessive bave sul fondo della lamiera. È necessario basare la distanza sul tipo di materiale, sullo spessore e sulla resistenza al taglio. L'acciaio dolce richiede in genere uno spazio compreso tra il 15% e il 20% dello spessore del materiale. L'acciaio inossidabile richiede un gioco leggermente maggiore, spesso dal 20% al 25%, a causa della maggiore resistenza al taglio.
L'alluminio richiede giochi più stretti, circa dal 10% al 15%, per fratturare in modo netto il metallo morbido. Un gioco errato provoca l'inceppamento dello sfrido nella fustella o il suo ritorno sul foglio. Un pezzo estratto verrà schiacciato dalla successiva corsa del punzone, distruggendo l'utensile e rovinando il pezzo. Consultare sempre le tabelle delle distanze fornite dal produttore dell'attrezzatura. È inoltre possibile specificare trafile con geometria priva di sfridi, che presenta una leggera forma a clessidra all'interno della matrice della fustella per intrappolare saldamente il materiale di scarto.
La maschiatura in macchina elimina le operazioni manuali secondarie. Richiede configurazioni di utensili altamente specializzate. È necessario che le specifiche del passo corrispondano esattamente alla filettatura richiesta. I canali di lubrificazione all'interno dell'utensile forniscono l'olio direttamente al rubinetto durante il ciclo di rotazione. La rigidità dell'installazione non è negoziabile per le filettature pulite.
L'integrazione della programmazione CNC deve sincronizzare perfettamente la corsa e la rotazione del pistone. Qualsiasi ritardo nell'asse della macchina farà scattare immediatamente il maschio. È inoltre necessario monitorare attentamente l'usura del rubinetto. Un maschio smussato richiede una coppia maggiore per tagliare il filo, il che può sovraccaricare il meccanismo del pistone rotante. Utilizzare i maschi a formatura per materiali più morbidi per eliminare i problemi di evacuazione dei trucioli all'interno della macchina.
Le operazioni di formatura richiedono un controllo preciso della corsa. Le feritoie, le estrusioni e le svasature spingono il metallo anziché tagliarlo. È necessario selezionare strumenti di formatura con configurazioni esatte dell'estrattore. L'estrattore tiene il foglio piatto mentre la forma prende forma. Se la pressione dell'estrattore è troppo bassa, il foglio si deforma e si piega.
Le regolazioni precise della lunghezza sul corpo dell'utensile determinano l'altezza della forma. Gli operatori devono impostare attentamente queste misurazioni durante la configurazione offline. È inoltre necessario programmare la macchina in modo che rallenti durante la corsa di formatura. Colpire uno strumento di formatura alla massima velocità di punzonatura frantumerà la matrice dello stampo e strapperà la lamiera.
Per confrontare gli utensili OEM e quelli aftermarket di fascia alta è necessario considerare le spese a lungo termine. Gli strumenti OEM garantiscono la compatibilità ma spesso comportano un prezzo elevato. Le alternative premium del mercato post-vendita possono eguagliare o superare questi parametri prestazionali. È necessario valutare il costo per hit anziché la fattura iniziale.
Uno strumento più economico che smussa due volte più velocemente ti costa di più in termini di tempi di inattività e manodopera di affilatura. I marchi aftermarket di alto livello investono molto nella metallurgia per competere con gli OEM. Spesso forniscono opzioni di metallo in polvere superiori che durano più a lungo delle offerte OEM standard. Esegui sempre una prova fisica per confrontare il numero di risultati prima di impegnarti in un massiccio cambio di strumenti.
L'affidabilità della catena di fornitura determina la scelta del fornitore. Un punzone rotto interrompe immediatamente la produzione. Hai bisogno di un fornitore con un inventario locale di componenti sostitutivi. Aspettare settimane per uno strumento sostitutivo dall'estero è inaccettabile in un ambiente di produzione just-in-time.
Valutare la velocità di consegna di forme e dimensioni standard. La spedizione veloce mantiene le tue macchine funzionanti e i tuoi clienti felici. Una disponibilità affidabile è spesso più preziosa di un leggero sconto sul prezzo. Chiedi ai potenziali fornitori informazioni sui livelli delle scorte per le dimensioni dei punzoni e gli spazi delle matrici più comunemente utilizzati.
A volte le forme standard non possono produrre una caratteristica della parte specifica. Hai bisogno di forme personalizzate o strumenti cluster specializzati. I produttori aftermarket spesso realizzano queste soluzioni personalizzate più velocemente rispetto ai canali OEM standard. Hanno team di ingegneri dedicati per la prototipazione rapida.
Uno strumento cluster personalizzato può perforare più fori in un singolo colpo. Ciò riduce drasticamente il tempo totale di lavorazione della lamiera e minimizza la distorsione della lamiera. Valuta la capacità del fornitore di realizzare rapidamente disegni personalizzati. Un team di ingegneri reattivo dimostra che il fornitore ti tratta come un partner, non solo come un numero di conto.
Confronto delle fonti degli utensili
Criteri di valutazione |
Utensili OEM |
Utensili aftermarket premium |
|---|---|---|
Investimento iniziale |
Costo iniziale generalmente più elevato |
Altamente competitivo, spesso con un anticipo inferiore |
Garanzia di compatibilità |
Garantito al 100% fuori dagli schemi |
Richiede la verifica della tolleranza iniziale |
Tempi di consegna della forma personalizzata |
Standardizzato, può essere più lento |
Spesso ottimizzato per tempi di consegna rapidi |
Opzioni metallurgiche |
Offerte di catalogo standardizzate |
Ampia varietà di metalli in polvere specializzati |
L'utilizzo di utensili smussati aumenta esponenzialmente la forza di punzonatura. La macchina deve spingere più forte per sfondare il materiale. Questa forza in eccesso porta ad un'usura accelerata della macchina. Mette a dura prova il pistone idraulico, le guarnizioni e il telaio principale. Alla fine, provoca un guasto catastrofico dello strumento.
Il punzone può frantumarsi all'interno della matrice. Ciò rovina la cartuccia e danneggia potenzialmente la guida lineare. Un'opacizzazione eccessiva crea anche enormi bave che rovinano la qualità della parte. Il tuo reparto di sbavatura diventerà un enorme collo di bottiglia, rallentando l’intero flusso della fabbrica. Il calore generato da un punzone smussato altera inoltre la metallurgia del bordo della lamiera, rendendo imprevedibili le operazioni di piegatura a valle.
Stabilisci un programma di affilatura proattivo basato sul conteggio dei risultati. Non aspettare che compaiano bave sulle parti. Utilizza il software di tracciamento automatizzato degli utensili integrato nel tuo controllo CNC. Macinare frequentemente una piccola quantità di materiale. Ciò mantiene il tagliente intatto e massimizza la durata totale dell'utensile.
Formare gli operatori affinché ispezionino i bordi dei punzoni durante ogni cambio di turno. Utilizzare un liquido refrigerante adeguato durante il processo di rettifica per evitare il controllo del calore. Il controllo termico crea microfessure nell'acciaio per utensili che portano a guasti prematuri. Smagnetizzare sempre gli utensili dopo la molatura per evitare che la polvere metallica si attacchi al tagliente.
Un allineamento offline errato distrugge la produttività. Se il punzone e la matrice non sono perfettamente allineati, entrano in collisione. Ciò danneggia istantaneamente le costose cartucce. Il risultato sono fogli scartati e parti scartate. La durata utensile compromessa è lo scenario migliore di uno scarso allineamento.
Lo scenario peggiore comporta gravi danni alla testa di punzonatura. Le configurazioni affrettate nella sala attrezzi causano direttamente questi guasti. Quando gli operatori indovinano l'angolo di allineamento invece di utilizzare dispositivi adeguati, la macchina ne paga il prezzo. Inoltre, uno strumento dalla forma disallineata taglierà il foro con l'angolazione sbagliata, rovinando la geometria della parte.
Implementare protocolli di formazione standardizzati per tutto il personale della sala attrezzi. Sfrutta i tutorial visivi sull'assemblaggio forniti dai produttori di utensili. Obbligare l'uso di dispositivi di allineamento calibrati per ogni configurazione. Non fare mai affidamento solo sull’allineamento visivo.
Applicare rigorose specifiche di coppia durante l'assemblaggio. Utilizzare chiavi dinamometriche per fissare i bulloni di fissaggio. Ciò impedisce ai componenti di allentarsi con vibrazioni durante i cicli di punzonatura ad alta velocità. Pulire accuratamente i fori della cartuccia prima di inserire nuovi strumenti. Un singolo truciolo di metallo intrappolato tra lo strumento e la parete della cartuccia annullerà l'intero allineamento.
Protocollo di assemblaggio offline standardizzato
Pulire tutti i fori delle cartucce e le superfici degli utensili con un solvente sgrassante.
Ispezionare il collare del punzone e l'anello di allineamento per individuare bave o segni di usura.
Inserire il punzone nel dispositivo di allineamento e bloccare saldamente l'angolo.
Applicare la coppia specificata dal produttore a tutti i bulloni di fissaggio.
Verificare manualmente la tensione della molla della piastra di estrazione prima di caricare la cartuccia nella guida della macchina.
Controlla il tuo attuale inventario di punzoni e matrici per identificare i componenti con usura eccessiva, grippaggio o microfessurazioni.
Calcola il numero medio di colpi tra i cicli di affilatura per stabilire una linea di base per le future prove degli utensili.
Richiedi campioni di test fisici a fornitori premium di aftermarket per confrontare la conservazione dei bordi con la tua configurazione esistente.
Implementare una lista di controllo standardizzata per l'assemblaggio delle cartucce offline per tutto il personale della sala utensili per eliminare gli errori di allineamento.
R: Il vantaggio principale è il sistema di guida lineare e cartuccia preallineata. Gli operatori assemblano e allineano gli strumenti offline mentre la macchina è in funzione. Ciò elimina l'allineamento manuale all'interno della macchina, riducendo drasticamente i tempi di inattività durante i cambi di lavoro e mantenendo una concentricità ultra precisa tra punzone e matrice.
R: Dovresti affilare le matrici in modo proattivo in base al numero di colpi e al tipo di materiale, piuttosto che aspettare che si formino bave. Una molatura frequente e leggera rimuove complessivamente meno materiale e mantiene il tagliente intatto, prolungando significativamente la durata totale dello stampo.
R: Gli utensili a lunga durata sono caratterizzati da un design specializzato del corpo del punzone che consente un'affilatura più profonda. Regolando la lunghezza dell'utensile all'interno della cartuccia dopo la rettifica, gli operatori possono rimuovere in sicurezza il doppio del materiale durante la vita dell'utensile rispetto alle configurazioni standard.
R: L'allineamento offline consente agli operatori di preparare gli strumenti del lavoro successivo mentre il lavoro corrente è ancora in esecuzione. Questa elaborazione parallela fa sì che la macchina non rimanga mai inattiva in attesa della configurazione dell'utensile, aumentando direttamente la disponibilità e i parametri prestazionali del calcolo OEE.
R: Per l'acciaio inossidabile, si consiglia vivamente l'uso del carbonitruro di titanio (TiCN) o dei rivestimenti specializzati in nitruro brevettati. Questi trattamenti superficiali riducono l'attrito, resistono al calore estremo e impediscono il grippaggio e la saldatura del materiale inossidabile duro sulla punta del punzone durante il funzionamento.
R: Previeni l'estrazione degli sfridi selezionando l'esatto gioco della matrice per il tipo e lo spessore specifici del materiale. Inoltre, è possibile utilizzare matrici con geometria specializzata priva di sfridi, che crea una leggera restrizione che intrappola lo sfrido nella matrice dello stampo dopo la corsa.
