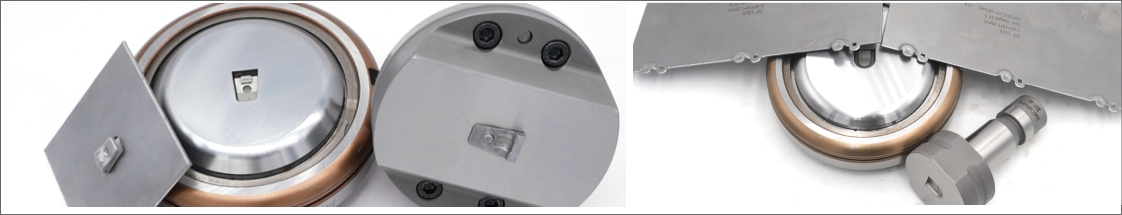

Narzędzie Lance and Form w stylu Trumpfa to narzędzie dwufunkcyjne, które jednocześnie tnie (lance) i wygina materiał, tworząc wypukłość. Ponieważ maszyny Trumpf wykorzystują jednostanowiskowy siłownik hydrauliczny obracający się o 360°, narzędzia te są wyjątkowo wszechstronne w tworzeniu elementów konstrukcyjnych i funkcjonalnych bez dodatkowej pracy ręcznej.

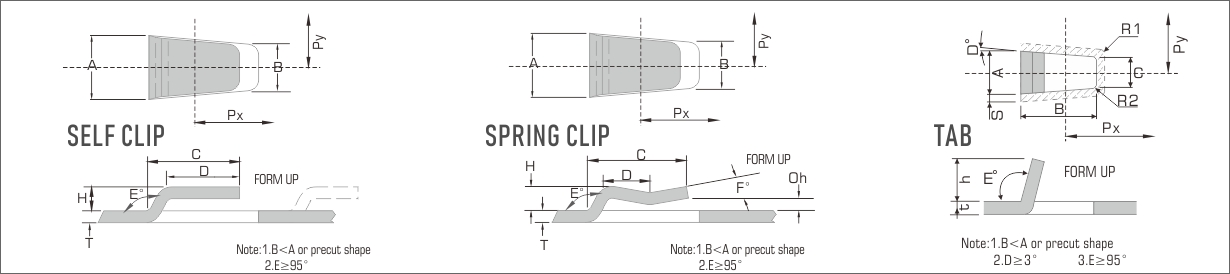

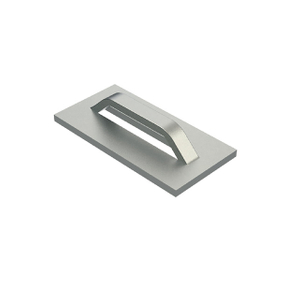

Poniższy rysunek przedstawia popularny typ lancy typu Trumpf i jej formę. Na specjalne życzenie konieczne jest wykonanie wstępnego dziurkowania wokół nacięcia
Lanca Trumpfa i jej zastosowania, w tym:
1. Przepływ powietrza 2. Dekoracja 3. Oznaczenia lokalizacji 4. Zakładki ścinane 5. Wiązki przewodów 2. Zaczepy
Oprzyrządowanie lancowe i formujące firmy TRUMPF to klasa wyspecjalizowanych, dwuelementowych urządzeń zaprojektowanych do wykonywania sekwencyjnego działania zarówno częściowego cięcia (nacinania), jak i późniejszego kształtowania geometrycznego (formowania) w ramach jednego uderzenia, bez wyrzucania ślimaka.
Funkcja:
1. Geometria działania segmentowego: To oprzyrządowanie wykorzystuje układ stempla i matrycy, w którym stempel zawiera zarówno ostrą krawędź ścinającą, jak i pobliską gładką powierzchnię formującą. Opuszczanie stempla jest skrupulatnie kontrolowane, aby zapewnić, że działanie ścinające nie będzie pełne – rozcina lub przecina materiał wzdłuż wcześniej określonej ścieżki – pozostawiając materiał przymocowany do głównego arkusza.
2. Ciągłe przemieszczenie: Natychmiast po nacięciu część formująca stempla styka się z częściowo odciętym materiałem, powodując jego odkształcenie plastyczne i przemieszczenie do ujemnej wnęki matrycy. To kontrolowane przemieszczenie tworzy ostateczną, złożoną trójwymiarową cechę (np. haczyk, mostek, zakładkę).
3. Aktywny system mocowania: Ze względu na złożony charakter trzymania arkusza podczas połączonego cięcia i rozciągania, matryca często zawiera bardzo sztywny mechanizm płyty zdzierającej, który zapewnia intensywny, miejscowy nacisk, aby zapobiec podnoszeniu lub marszczeniu arkusza wokół nowo utworzonego elementu.
4. Zdefiniowane zatrzymanie-wgłębienie: Oprzyrządowanie opiera się na precyzyjnym ustawieniu głębokości tłoka (wymiaru wcięcia), aby kontrolować dokładny stopień lancy i ostateczną wysokość/kąt formy. Integralność ostatecznej cechy jest wprost proporcjonalna do dokładności ustawienia głębokości.
Aplikacja:
Narzędzia Lance and Form są wykorzystywane przede wszystkim do tworzenia zintegrowanego sprzętu strukturalnego i funkcjonalnego bezpośrednio w komponencie blaszanym.
1. Wewnętrzna integracja elementów złącznych: jego głównym zastosowaniem jest produkcja zakładek mocujących, haczyków blokujących lub mechanizmów zatrzaskowych. Te uformowane elementy pozwalają na natychmiastowy, beznarzędziowy montaż i zabezpieczenie współpracujących komponentów (takich jak płytki drukowane, osłony wewnętrzne lub wiązki kabli), całkowicie eliminując potrzebę stosowania luźnego, zewnętrznego sprzętu, takiego jak nakrętki, śruby lub zaciski.
2. Lokalizacja komponentów: generuje sztywne, dodatnie ograniczniki lub prowadnice (takie jak miniaturowe mostki lub kołnierze), które zapewniają bardzo dokładne punkty odniesienia dla operacji wtórnych lub niezawodnego osadzania i pozycjonowania innych części w obudowie.
3. Łączenie i oddzielanie arkuszy: Oprzyrządowania można używać do tworzenia małych paneli dostępowych lub klap, które są częściowo wycinane i formowane w celu utworzenia otworu na zawiasach lub stałego otworu wentylacyjnego, zapewniając, że materiał pozostanie integralny z arkuszem ze względów bezpieczeństwa lub ze względów środowiskowych.
