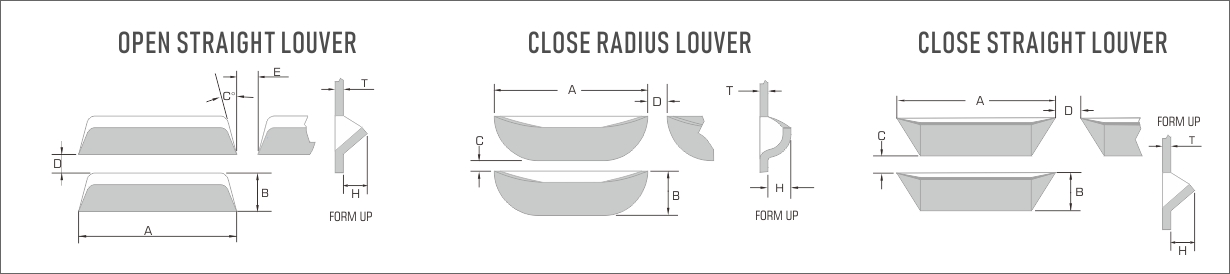

La herramienta de rejilla Trumpf proporciona flujo de aire o ventilación en chapa metálica. Tenemos tipos que incluyen recto abierto, radio cerrado y recto cerrado.
Una herramienta permite cortar la chapa y darle forma en la misma operación. Está diseñada para un espesor de material específico.

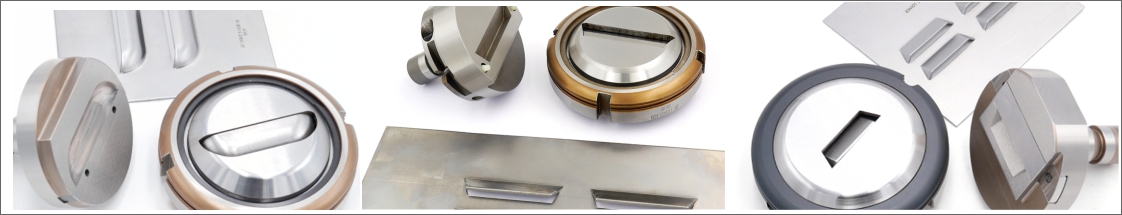

La herramienta de rejilla estilo TRUMPF es una unidad de formación sincronizada y altamente específica diseñada para crear una abertura en ángulo parcial (una lama de ventilación fija) en la chapa metálica. Su diseño se caracteriza por un énfasis en un corte limpio seguido de un desplazamiento direccional controlado y preciso.
Característica:
1.Corte y deflexión sincronizados: esta herramienta es una operación de dos fases contenida en un solo golpe. El punzón (o segmento superior) primero ejecuta una hendidura horizontal confinada (un corte lineal, no concéntrico) e inmediatamente sigue esto mediante una inmersión angular o rotacional calibrada.

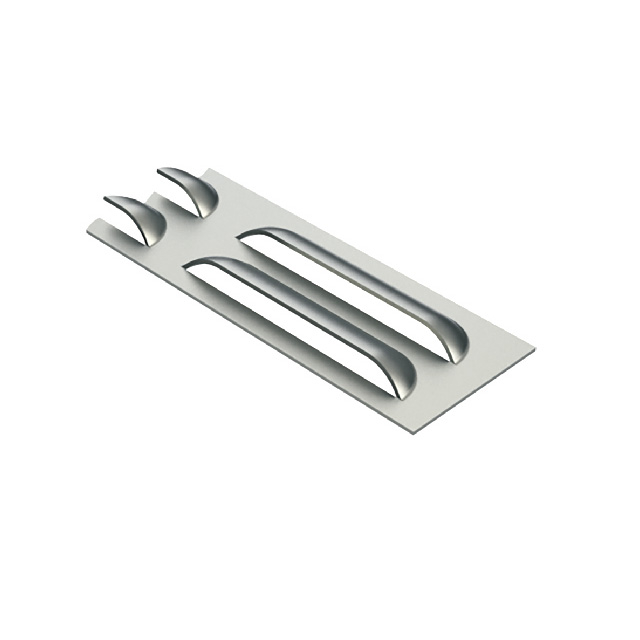

2. Formación de la aleta: El cuerpo del punzón tiene un contorno geométrico para estirar y desviar plásticamente el segmento cortado de material, lo que hace que gire alejándose del plano de la lámina para formar la rejilla saliente. Esta proyección se logra dentro de los límites negativos de la cavidad del troquel, asegurando un ángulo de aleta uniforme.
3.Sistema Eyector Integral: Un sello distintivo del estilo TRUMPF es la acción de extracción positiva necesaria para una forma tan compleja. La matriz generalmente alberga un eyector asistido por resorte que garantiza que el material se libere completamente de las superficies de formación cóncavas, evitando que la lámina sea arrastrada o atrapada debido al fuerte agarre de la nueva deformación.
4.Versatilidad direccional: las herramientas suelen ser modulares, lo que permite al operador ajustar rápidamente la orientación de la rejilla (por ejemplo, cambiando la dirección de la aleta abierta) simplemente indexando la herramienta en la torreta o ajustando la alineación del chavetero, lo que facilita la gestión controlada del flujo de aire en todo el panel.
Solicitud:
Louver Tool es una solución dedicada para gestionar la dinámica térmica y el flujo de fluidos dentro de recintos de chapa metálica.
1.Ventilación dirigida: su aplicación principal es la creación de ranuras de ventilación direccional en chasis de equipos, bastidores de servidores y carcasas protectoras. La aleta fija en ángulo permite el escape o ingreso térmico controlado.
2.protección , protegiendo los componentes internos de los desechos que caen verticalmente y al mismo tiempo permitiendo el intercambio de aire necesario.
3.Contención acústica: Los ángulos específicos y la superposición de las rejillas creadas también pueden servir como un deflector acústico, amortiguando el ruido que irradia la maquinaria interna mientras se mantiene la ventilación requerida.
4.Integración estética y funcional: proporciona un método para integrar los mecanismos de flujo de aire necesarios directamente en la estructura de la lámina, lo que da como resultado un producto terminado limpio, integral y sin remaches que cumple con los requisitos de rendimiento funcional y diseño industrial.
Especificaciones técnicas clave para incluir
Estos detalles específicos son esenciales: Largo y ancho de la rejilla: (por ejemplo, 75 x 15 mm)
Grosor máximo del material: (normalmente limitado a 2,5 o 3,0 mm, según el tamaño de la herramienta).
Dirección de formación: normalmente 'Form-Up' para evitar interferencias con la mesa de cepillos.
Intercambiabilidad: Mencione si los insertos (hoja y matriz) son reemplazables sin comprar un soporte nuevo.
