Das Trumpf-Lamellenwerkzeug sorgt für Luftstrom oder Belüftung auf Blech. Wir haben die Typen „Gerade öffnen“, „Radius schließen“ und „Gerade schließen“.
Ein Werkzeug ermöglicht das Schneiden des Blechs und das Formen in einem Arbeitsgang. Es ist für eine bestimmte Materialstärke ausgelegt.

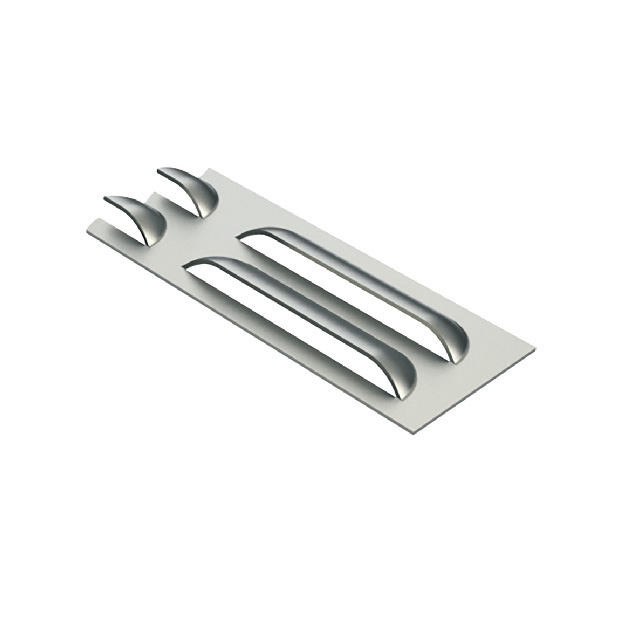

Das TRUMPF Style Louver Tool ist eine hochspezifische, synchronisierte Formeinheit, die dazu dient, eine partielle, abgewinkelte Öffnung – eine feste Lüftungslamelle – im Blech zu erzeugen. Sein Design zeichnet sich durch einen Schwerpunkt auf sauberem Schlitzen und anschließender präziser, kontrollierter Richtungsverschiebung aus.
Besonderheit:
1. Synchronisierte Scherung und Ablenkung: Bei diesem Werkzeug handelt es sich um einen zweiphasigen Vorgang, der in einem Hub ausgeführt wird. Der Stempel (oder das obere Segment) führt zunächst einen begrenzten horizontalen Schlitz aus – einen linearen, nicht konzentrischen Schnitt – und folgt unmittelbar darauf durch einen kalibrierten Rotations- oder Winkeleinstich.
2. Die Klappenbildung: Der Stempelkörper ist geometrisch konturiert, um das abgetrennte Materialsegment plastisch zu dehnen und abzulenken, wodurch es von der Blattebene wegschwenkt und die vorstehende Lamelle bildet. Dieser Vorsprung wird innerhalb der negativen Grenzen des Formhohlraums erreicht, wodurch ein gleichmäßiger Klappenwinkel gewährleistet wird.
3.Integriertes Auswerfersystem: Ein Markenzeichen des TRUMPF-Stils ist die positive Abstreifwirkung, die für eine solch komplexe Form erforderlich ist. In der Matrize befindet sich typischerweise ein federunterstützter Auswerfer, der dafür sorgt, dass das Material vollständig von den konkaven Formflächen gelöst wird und verhindert, dass das Blech durch den festen Halt der neuen Verformung gezogen wird oder hängen bleibt.
4. Richtungsvielfalt: Die Werkzeuge sind oft modular aufgebaut, sodass der Bediener die Ausrichtung der Luftklappe schnell anpassen kann (z. B. die Richtung der geöffneten Klappe ändern), indem er einfach das Werkzeug im Revolver weiterschaltet oder die Ausrichtung der Keilnuten anpasst, was eine kontrollierte Luftstromführung über die gesamte Platte ermöglicht.
Anwendung:
Das Louver Tool ist eine spezielle Lösung für die Verwaltung der thermischen Dynamik und des Flüssigkeitsflusses in Blechgehäusen.
1.Gerichtete Belüftung: Seine Hauptanwendung ist die Schaffung gerichteter Belüftungsschlitze in Gerätegehäusen, Server-Racks und Schutzgehäusen. Die feste, abgewinkelte Klappe ermöglicht einen kontrollierten thermischen Ab- oder Eintritt
2.Schutz , der interne Komponenten vor senkrecht herabfallenden Trümmern abschirmt und gleichzeitig den notwendigen Luftaustausch ermöglicht.
3. Akustische Eindämmung: Die spezifischen Winkel und Überlappungen der erstellten Lamellen können auch als akustische Schallwand dienen, indem sie die von internen Maschinen abgestrahlten Geräusche dämpfen und gleichzeitig die erforderliche Belüftung aufrechterhalten.
4. Ästhetische und funktionale Integration: Es bietet eine Methode zur Integration notwendiger Luftströmungsmechanismen direkt in die Blechstruktur, was zu einem sauberen, integralen und nietenfreien Endprodukt führt, das sowohl die funktionelle Leistung als auch die Anforderungen des Industriedesigns erfüllt.
Wichtige technische Spezifikationen, die berücksichtigt werden müssen
Diese spezifischen Details sind wichtig: Lamellenlänge und -breite: (z. B. 75 x 15 mm)
Maximale Materialstärke: (Normalerweise auf 2,5 oder 3,0 mm begrenzt, abhängig von der Werkzeuggröße).
Formungsrichtung: Typischerweise „Form-Up“, um eine Beeinträchtigung des Bürstentisches zu vermeiden.
Austauschbarkeit: Geben Sie an, ob die Einsätze (Klinge und Matrize) austauschbar sind, ohne dass ein neuer Halter gekauft werden muss.
