Multiutensile XMT 12.7mm,XMT24mm per punzonatrice Euromac Italia. Utensili installati nella stazione indice D che porta utensili multiuso FMTE6, FMTE10 estendono il set di utensili numero 6 o 10

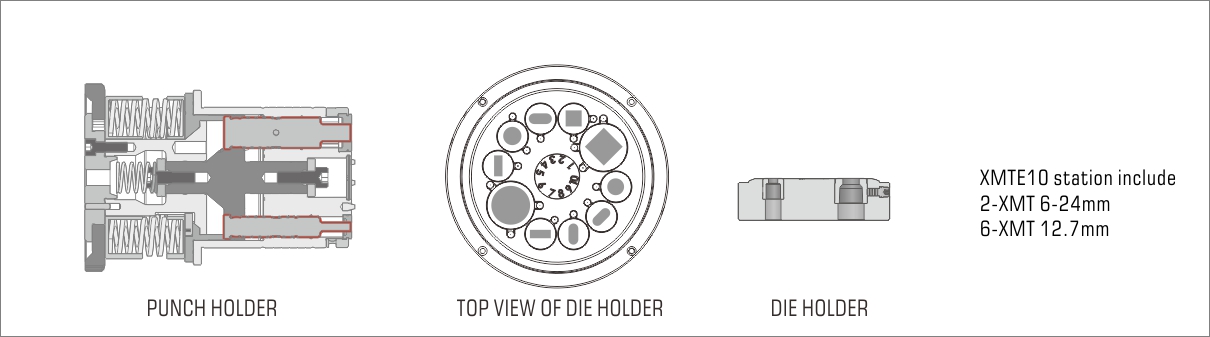

STAZIONE XMT12.7mm-10
Stazione multiutensile 10, che combinava stazione di utensili.

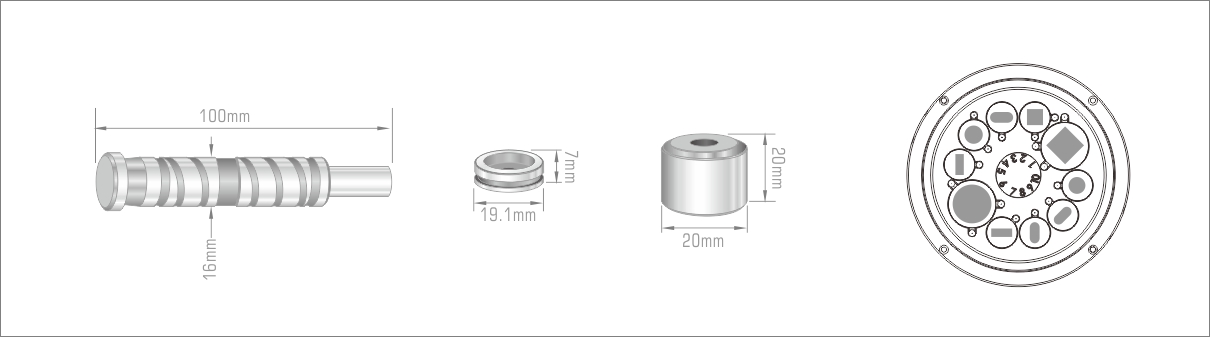

Stazione XMT da 12,7 mm con 2 set di XMT 6-24 mm e 6 set di punzone, estrattore e matrice XMT da 12,7 mm
| Parte | Lunghezza del punzone | Diametro gambo punzone. | Altezza spogliarellista | OD spogliarellista | Altezza della matrice | Morire OD |
| Dimensione | 100 mm | 16 mm | 7 mm | 19,1 mm | 20 mm | 20 mm |

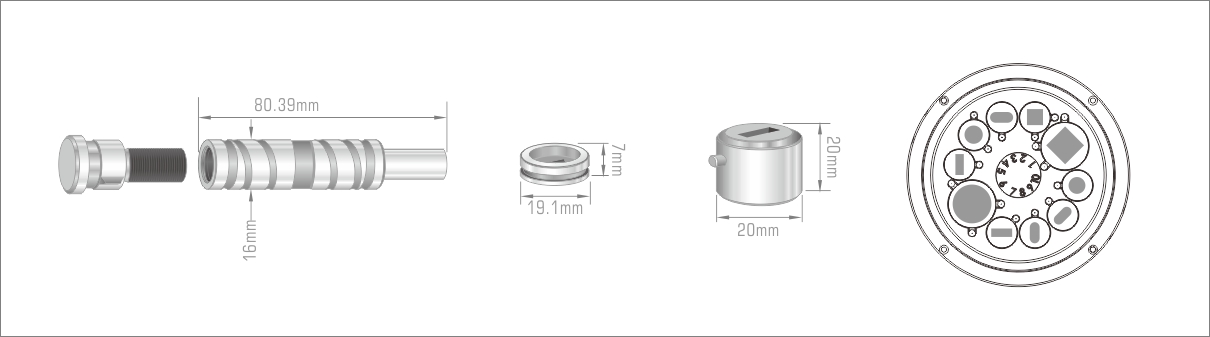

XMTA 12,7 mm. il punzone è di tipo regolabile con testa di punzonatura. Durata di riaffilatura per punzoni fino a 9 mm
| Parte | Lunghezza del punzone | Diametro gambo punzone. | Altezza spogliarellista | OD spogliarellista | Altezza della matrice | Morire OD |
| Dimensione | 80,39 mm | 16 mm | 7 mm | 19,1 mm | 20 mm | 20 mm |

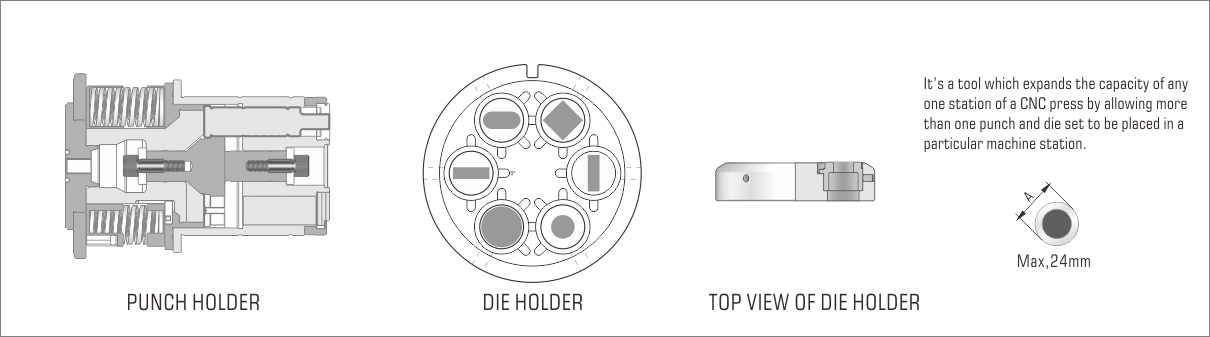

STAZIONE XMT24mm-6
Multiutensile 6 stazioni

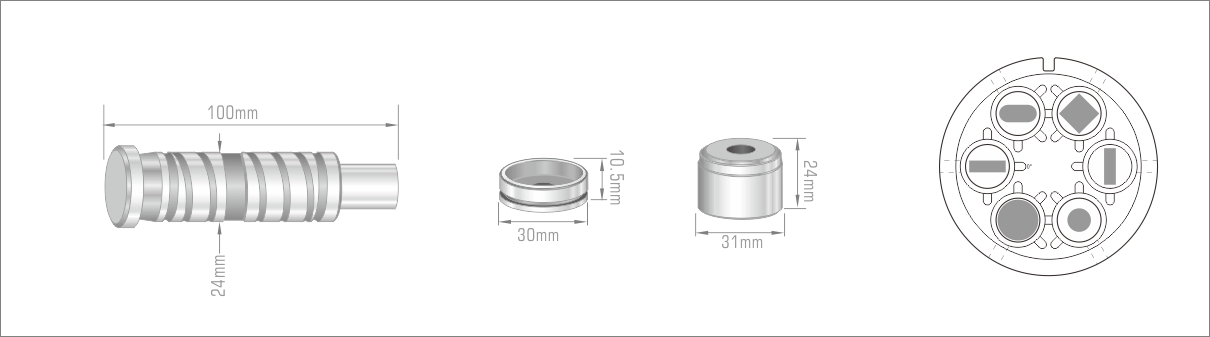

Dotato di 6 set di varie forme di punzone, estrattore e matrice con diametro massimo/diagonale 24 mm
| Parte | Lunghezza del punzone | Diametro gambo punzone. | Altezza spogliarellista | OD spogliarellista | Altezza della matrice | Morire OD |
| Dimensione | 100 mm | 24 mm | 10,5 mm | 30 mm | 24 mm | 31 mm |

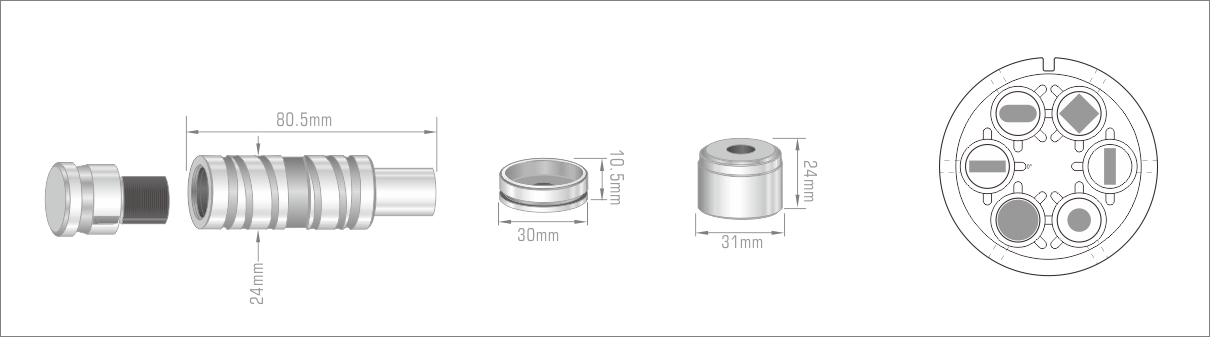

È disponibile lo stile regolabile.XMTA 24 mm. Punzone solido lungo 100 mm = punzone corto+testa del punzone
| Parte | Lunghezza del punzone | Diametro gambo punzone. | Altezza spogliarellista | OD spogliarellista | Altezza della matrice | Morire OD |
| Dimensione | 80,5 mm | 24 mm | 10,5 mm | 30 mm | 24 mm | 31 mm |
Euromac XMT Multi Tool è un sistema di utensili ad alte prestazioni progettato specificamente per le punzonatrici CNC Euromac.
La sua funzione principale è quella di espandere la capacità di una singola stazione macchina, consentendo l'utilizzo di più set di punzoni e matrici in un unico supporto, migliorando significativamente la flessibilità e l'efficienza della macchina.
Caratteristiche principali del sistema di utensili XMT:
1. Capacità estesa: i gruppi multiutensile, come XMTE6 (6 stazioni) o XMTE10 (10 stazioni), consentono di utilizzare numerosi strumenti più piccoli in un'unica stazione torretta.
2. Dimensioni dell'utensile: comunemente utilizza due dimensioni principali dell'utensile: XMT 24 mm (diagonale massima 24 mm = 0,945 pollici), XMT 12,7 mm (diagonale massima 12,7 mm = 0,500 pollici)
3. Materiali di alta qualità: i punzoni sono generalmente realizzati in acciaio per utensili ad alta velocità di alta qualità, progettati per una lunga durata e intervalli eccezionali tra le riaffilature.
Lunghezza del punzone regolabile: i punzoni XMTA (come XMTA 12.7A e XMTA 24A) sono dotati di una testa regolabile che consente di impostare la lunghezza del punzone ruotandola. Secondo quanto riferito, questa funzione può triplicare la durata di macinazione rispetto ai modelli non regolabili.
