Мультитул XMT 12,7мм,XMT24мм для пробивного пресса Euromac Италия. Инструмент установлен на станции индекса D, которая с помощью держателя универсального инструмента FMTE6, FMTE10 расширяет набор инструментов номер 6 или 10.

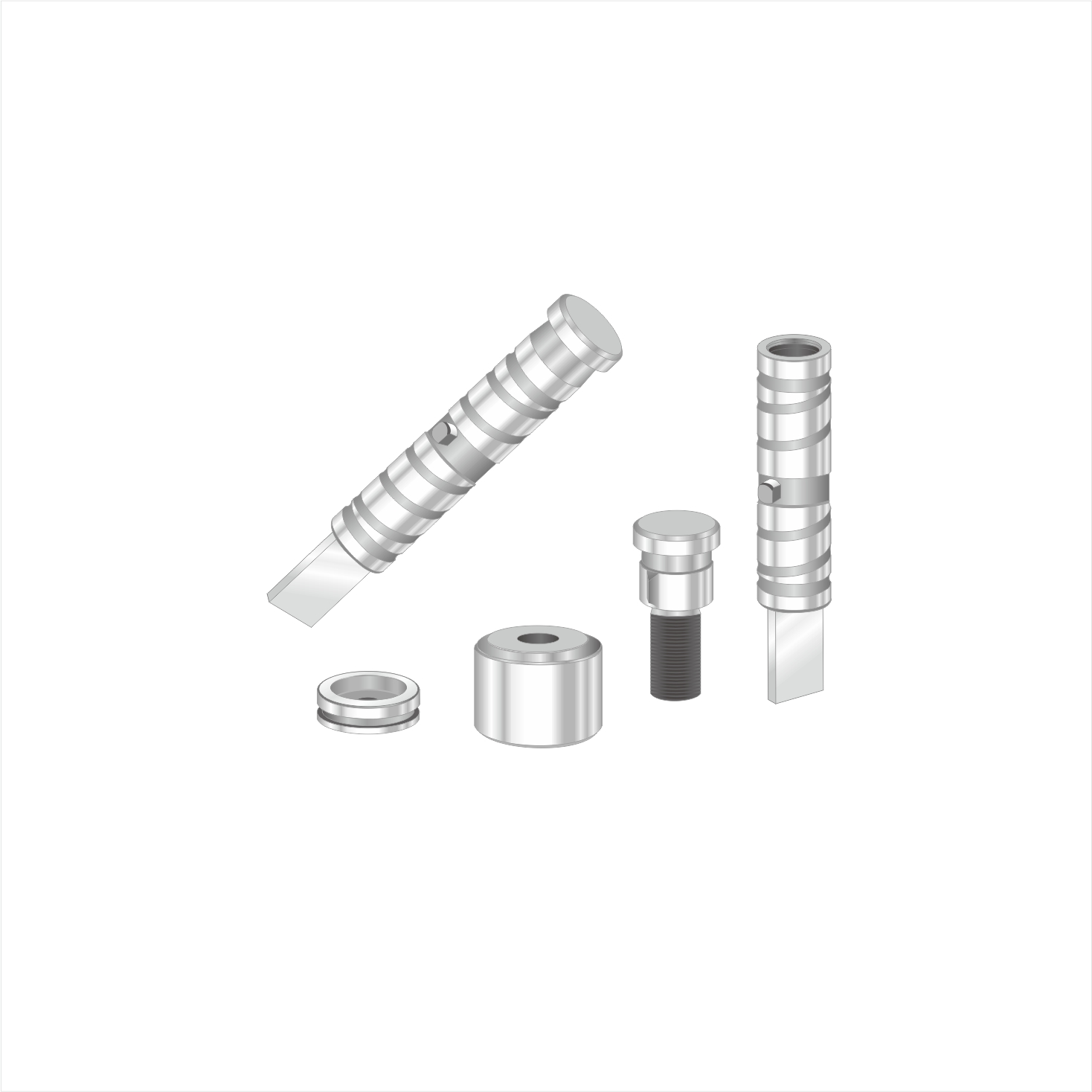

СТАНЦИЯ XMT12,7мм-10
Станция Multi-tool 10, станция смешанного инструмента.
Станция XMT 12,7 мм с 2 комплектами XMT 6–24 мм и 6 комплектами XMT 12,7 мм пуансона, съемника и штампа.
| Часть | Длина пуансона | Хвостовик пуансона Диам. | Высота съемника | Стриппер ОД | Высота штампа | умереть ОД |
| Измерение | 100 мм | 16 мм | 7 мм | 19,1 мм | 20 мм | 20 мм |
XMTA 12,7 мм. пуансон регулируемый с головкой пуансона. Срок переточки пуансона до 9 мм
| Часть | Длина пуансона | Хвостовик пуансона Диам. | Высота съемника | Стриппер ОД | Высота штампа | умереть ОД |
| Измерение | 80,39 мм | 16 мм | 7 мм | 19,1 мм | 20 мм | 20 мм |

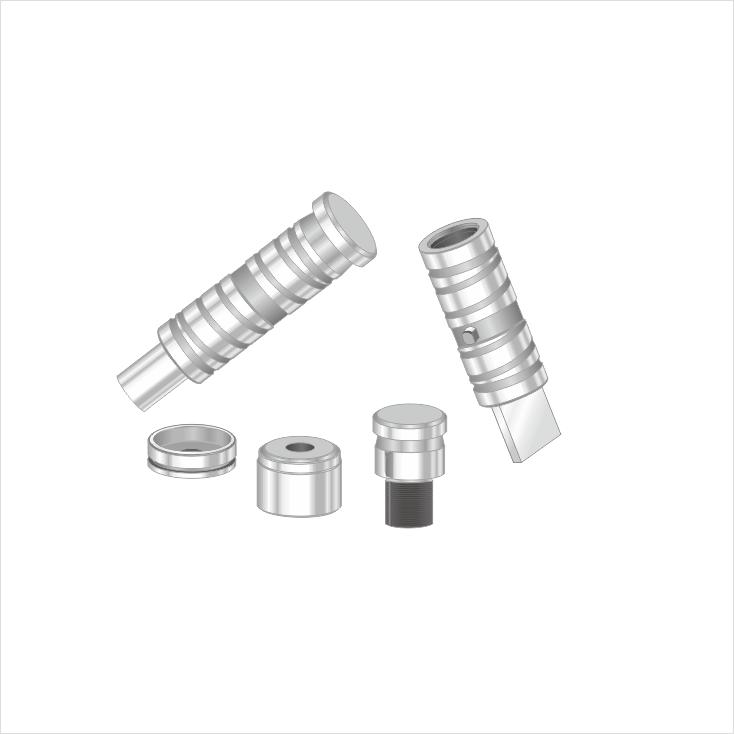

СТАНЦИЯ ХМТ24мм-6
Мультитул 6 станций
Оснащен 6 наборами пуансонов различной формы, съемника и матрицы с максимальным диаметром/диагональю 24 мм.
| Часть | Длина пуансона | Хвостовик пуансона Диам. | Высота съемника | Стриппер ОД | Высота штампа | умереть ОД |
| Измерение | 100 мм | 24 мм | 10,5 мм | 30 мм | 24 мм | 31 мм |
Доступен регулируемый стиль. XMTA 24 мм. Цельный пуансон длиной 100 мм = короткий пуансон + пуансон
| Часть | Длина пуансона | Хвостовик пуансона Диам. | Высота съемника | Стриппер ОД | Высота штампа | умереть ОД |
| Измерение | 80,5 мм | 24 мм | 10,5 мм | 30 мм | 24 мм | 31 мм |
Euromac XMT Multi Tool — это высокопроизводительная инструментальная система, разработанная специально для пробивных прессов Euromac с ЧПУ.
Его основная функция — расширить возможности одной станционной станции, позволяя использовать несколько комплектов пуансонов и матриц в одном держателе, что значительно повышает гибкость и эффективность станка.
Основные характеристики инструментальной системы XMT:
1. Расширенная емкость: многофункциональные инструменты, такие как XMTE6 (6 станций) или XMTE10 (10 станций), позволяют использовать множество небольших инструментов на одной револьверной станции.
2. Размеры инструментов: обычно используются два основных размера инструментов: XMT 24 мм (максимальная диагональ 24 мм = 0,945 дюйма), XMT 12,7 мм (максимальная диагональ 12,7 мм = 0,500 дюйма).
3. Высококачественные материалы. Пуансоны обычно изготавливаются из быстрорежущей инструментальной стали премиум-класса, рассчитанной на длительный срок службы и исключительные интервалы между заточками.
Регулируемая длина пуансона: пуансоны XMTA (например, XMTA 12.7A и XMTA 24я имеют регулируемую головку, которая позволяет устанавливать длину пуансона путем ее вращения. Сообщается, что эта функция может утроить срок службы помола по сравнению с нерегулируемыми конструкциями.
