Lo strumento cluster realizzato con layout personalizzato per forme singole rotonde, rettangolari, quadrate, oblunghe e anche speciali.
Un utensile di punzonatura a grappolo a torretta spessa è un utensile specializzato e progettato su misura utilizzato nelle punzonatrici a torretta CNC che contiene
più punte di punzonatura individuali all'interno di un unico grande portapunzone e matrice. La funzione principale è creare molti buchi
contemporaneamente in un unico colpo della macchina da stampa, aumentando significativamente la velocità di produzione per la perforazione o la fustellatura
applicazioni.
Caratteristiche:
1.Inserti multipli di punzonatura
Un unico corpo utensile installa ovunque da 2 fino a 120+ inserti. Questi inserti possono essere rotondi, quadrati o di altre forme, disposti
secondo uno schema specifico e fisso.
2.Stile solido o inserto
Disponibile come pezzo unico e solido (più costoso, maggiore precisione) o con inserti sostituibili per il corpo del punzone individuale
(minori costi di sostituzione, manutenzione più semplice).
3. Inserti per punzonatura sussurrata
Per applicazioni ad alto tonnellaggio, gli inserti possono essere sussurrati (alcuni leggermente più corti di altri). Ciò riduce la perforazione richiesta
forza e rumore garantendo che non tutti gli inserti colpiscano il materiale nello stesso istante.
4. Controllo stretto della tolleranza
Il design rigido e personalizzato dell'utensile cluster è progettato per mantenere tolleranze strette da centro a centro tra i punzonati
fori, riducendo al minimo la distorsione del foglio che spesso si verifica quando si perforano elementi molto vicini tra loro in sequenza.
5.Misure antidistorsione
Spesso include caratteristiche di progettazione o è combinato con matrici speciali (come una caratteristica di matrice piegabile all'indietro) per combattere i comuni
problemi di perforazione come l'allungamento della lamiera e l'inscatolamento dell'olio (deformazione).
Applicazioni
Lo strumento di punzonatura a grappolo è un concentrato di potenza per parti ad alto volume e ad alta intensità di fori, dove l'obiettivo è ridurre il totale
numero di colpi di ariete.

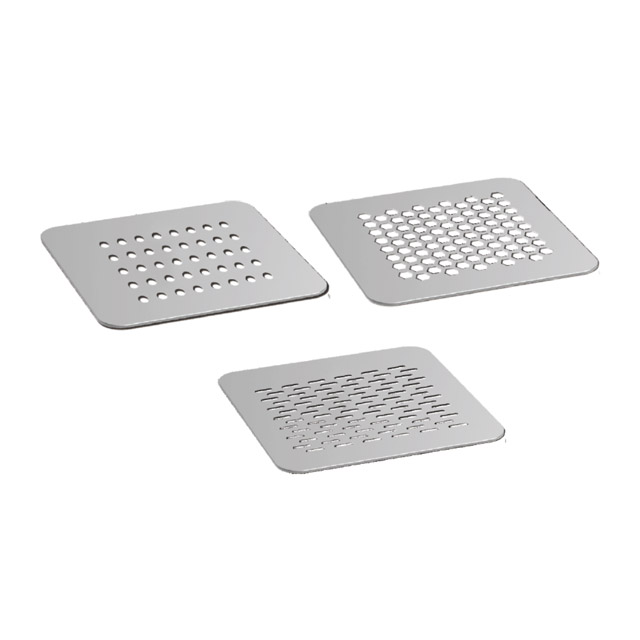

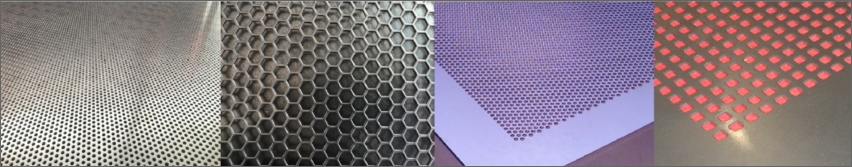

1.Lamiere perforate: il suo utilizzo più comune è nella produzione in serie di lamiere perforate per filtri, pannelli acustici, ecc.
schermi e griglie di ventilazione.
2. Chassis elettronico: realizzazione di grandi serie di piccoli fori per la ventilazione dei componenti nei rack di server o negli armadi elettrici.
3.Schemi ripetitivi: qualsiasi componente in lamiera che richiede uno schema ripetitivo di fori a griglia, come gli scaffali
componenti o corpi illuminanti.
4.Massimizzazione del tasso di successo: utilizzato ogni volta che un lavoro richiede la conversione del numero massimo di corse macchina al minuto in massimo
pezzi al minuto, fornendo un'alternativa economica al taglio laser per fori ripetitivi e di grosso spessore.

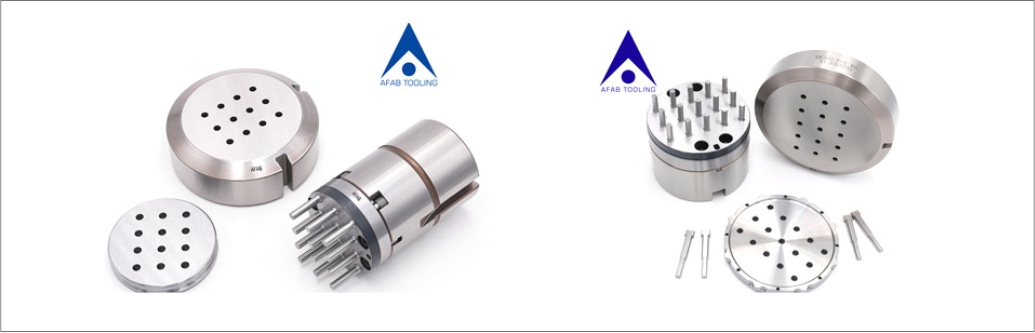

Questo tipo di utensileria può essere realizzata nella stazione B, nella stazione C, nella stazione D, nella stazione E

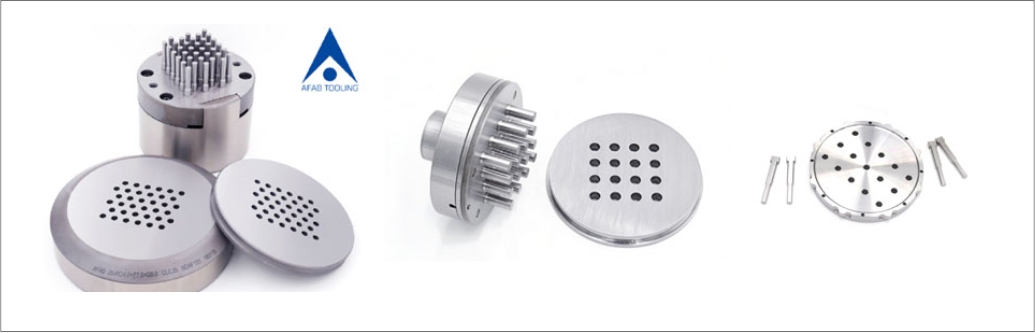

Utensili progettati per essere di tipo base AMADA, tipo WILSON 90, tipo Mate ULTRA come richiesto

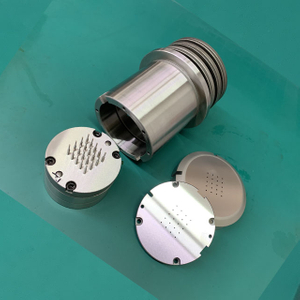

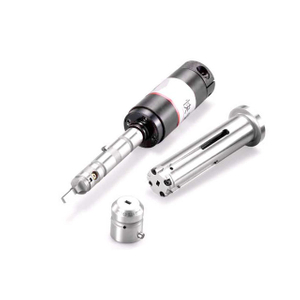

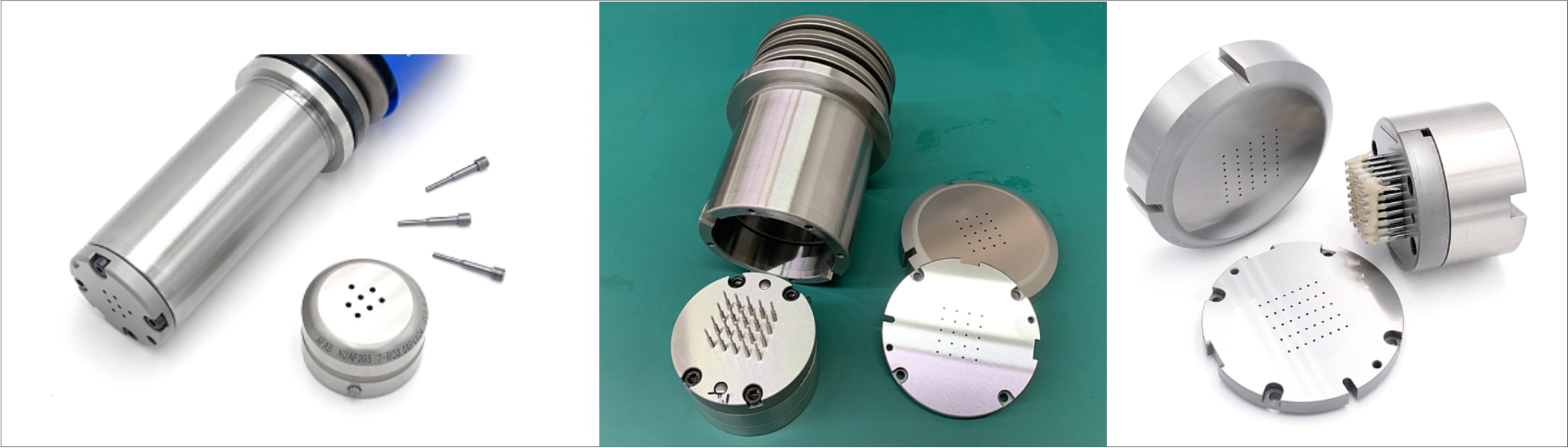

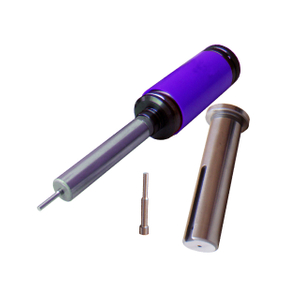

Cluster completamente guidato consigliato per diametro piccolo inferiore a 3,0 mm e larghezza ridotta inferiore a 3,0 mm. Può ottenere
maggiore è la durata dell'inserto, maggiori sono i colpi del punzone.

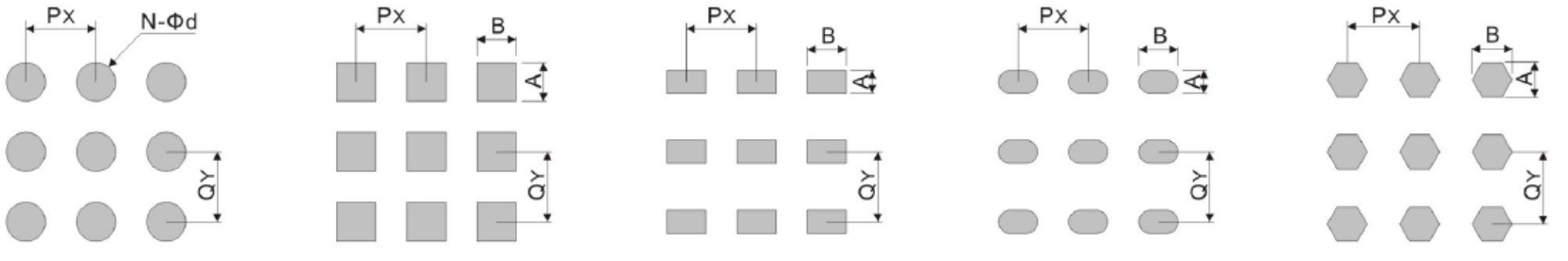

Forma e dimensione dei fori richiesti nel layout
