Gli impianti di lavorazione della lamiera sono sottoposti a una pressione costante per aumentare la produttività, mantenere tolleranze strette e ridurre gli scarti. In officina, i costi nascosti spesso derivano da configurazioni inefficienti. Ogni minuto in cui una pressa piegatrice o una punzonatrice rimane inattiva a causa di uno scambio manuale degli strumenti, erode direttamente i tuoi margini. L'usura prematura degli utensili e la qualità incoerente delle parti durante le lavorazioni ad alto volume aggravano il problema. Per risolvere questi colli di bottiglia, gli operatori hanno bisogno di soluzioni robuste costruite per velocità e precisione. Integrazione Gli utensili stile Trumpf offrono meccanismi di bloccaggio specifici, allineamento superiore e durata utensile estesa. Implementando queste configurazioni, i piani di fabbricazione riducono drasticamente i tempi di configurazione e migliorano la coerenza delle parti. Questa guida analizza l'ingegneria alla base di questo stile di attrezzatura, lo confronta con le alternative tradizionali e delinea i passaggi pratici necessari per integrarlo perfettamente nella linea di produzione.
Gli utensili stile Trumpf sono progettati specificatamente per la produzione di grandi volumi, offrendo cambi rapidi e capacità di inserimento automatico che riducono al minimo gli errori dell'operatore.
L’integrazione dei punzoni e delle matrici standard Trumpf migliora significativamente la qualità dei bordi e la consistenza delle parti durante cicli di fabbricazione estesi.
Un’implementazione di successo richiede la valutazione della compatibilità attuale delle macchine, la valutazione dei costi di retrofitting e la definizione di rigorosi protocolli di manutenzione.
Comprendere i vantaggi meccanici di questo stile di utensileria richiede uno sguardo attento ai suoi principi ingegneristici fondamentali. Il sistema è costruito per massimizzare i tempi di attività della macchina e garantire una precisione assoluta durante ogni corsa del pistone. Quando si utilizza una macchina ad alto tonnellaggio, gli utensili devono sopportare immense forze di compressione senza spostarsi o deviarsi.
La caratteristica distintiva di questa configurazione di utensili è il suo design autoallineante abbinato a un meccanismo di bloccaggio altamente sicuro. I sistemi più vecchi richiedono regolazioni manuali per garantire che il punzone e la matrice siano perfettamente paralleli. Questo stile utilizza una linguetta rettificata di precisione che si inserisce direttamente nel portautensile. Quando viene applicata la pressione idraulica o pneumatica, l'utensile viene tirato verso l'alto e posizionato contro una superficie di riferimento temprata. Questo posizionamento automatico elimina la necessità per gli operatori di allineare manualmente gli strumenti. Risparmi enormi quantità di tempo di configurazione ed elimini il rischio di errore umano.
Un'altra caratteristica importante è il meccanismo del pulsante di sicurezza. Ciò consente il caricamento verticale. Gli operatori spingono l'utensile direttamente verso l'alto nella trave di bloccaggio. La sicura scatta immediatamente. Tiene saldamente in posizione lo strumento pesante prima che il morsetto sia completamente chiuso. Ciò impedisce agli utensili di cadere sulla matrice o sulle mani dell'operatore. La sicurezza in officina migliora mentre il processo di passaggio accelera.
Il processo di caricamento verticale segue una sequenza rigorosa ed efficiente:
L'operatore seleziona il segmento del punzone richiesto dal rack degli utensili.
L'utensile viene spinto verticalmente verso l'alto nella trave di bloccaggio superiore della pressa piegatrice.
Il fermo di sicurezza meccanico scatta in posizione, mantenendo l'utensile saldamente senza richiedere pressione idraulica.
L'operatore ripete questo processo per tutti i segmenti necessari lungo la lunghezza di piegatura.
Il sistema idraulico viene attivato dal pannello di controllo, tirando contemporaneamente tutte le linguette contro la spalla di riferimento temprata per un perfetto allineamento.

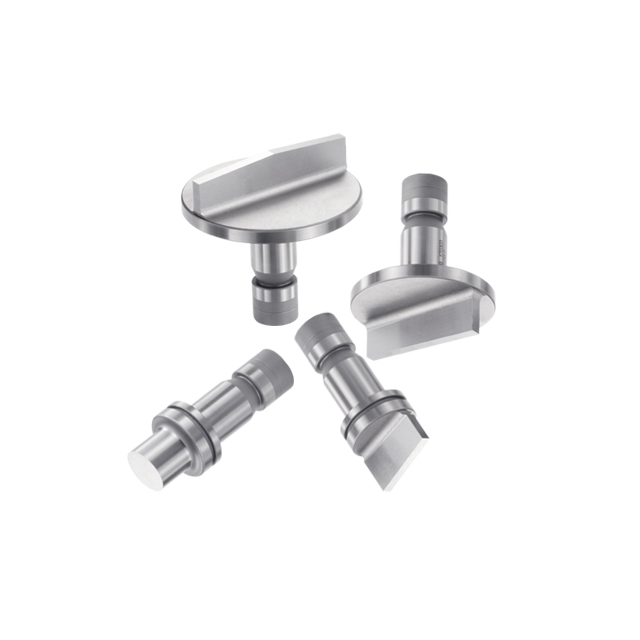

Le officine di fabbricazione utilizzano un mix di strumenti standard e specializzati a seconda dei requisiti contrattuali. I punzoni Trumpf Standard sono i cavalli di battaglia della struttura. Sono caratterizzati da un'ampia utilità per le operazioni quotidiane. Li usi per attività standard di piegatura a V, piegatura in aria e fondo su un'ampia gamma di spessori di materiale. I loro profili standardizzati li rendono altamente intercambiabili. Se un segmento viene danneggiato, puoi sostituirlo in pochi secondi senza ricalibrare l'intera configurazione.
Gli utensili specializzati sono progettati per compiti complessi e altamente specifici. La piegatura sicura delle barre tonde richiede sistemi di arresto appositamente adattati e profili di matrici personalizzati. Questi impediscono al materiale di rotolare durante il ciclo di piegatura. Anche gli strumenti di offset, i set di orlatura e gli strumenti per feritoie rientrano in questa categoria. I punzoni standard gestiscono la maggior parte della produzione giornaliera. Strumenti specializzati ampliano le capacità della macchina. Consentono ai negozi di assumere contratti di produzione di nicchia senza acquistare macchinari completamente nuovi.
I principi fondamentali di precisione e rapidità di cambio formato rimangono gli stessi su macchine diverse. Tuttavia, l'applicazione di questo stile di utensileria differisce tra punzonatrici e presse piegatrici. In una pressa piegatrice, l'attrezzatura è lunga e lineare. Piega la lamiera lungo un asse specifico. Il sistema di bloccaggio corre per tutta la lunghezza della trave superiore. Richiede una pressione idraulica costante per mantenere gli utensili segmentati in perfetto allineamento su dieci o dodici piedi di lunghezza di piegatura.
In una punzonatrice, l'attrezzatura è cilindrica o sagomata in modo univoco per perforare fori, fessure o forme nella lamiera piana. Le configurazioni della punzonatrice richiedono portautensili e cartucce specifici. Questi assicurano il pugno, lo spogliarellista e la morte. L'allineamento qui è rotazionale e verticale. Richiede sedi per chiavetta precise per garantire che il punzone entri nella matrice con un gioco esatto. Ciò impedisce grippaggi o guasti catastrofici dell'utensile durante le operazioni di roditura ad alta velocità in cui il pistone colpisce centinaia di volte al minuto.
La scelta del giusto sistema di utensili richiede la comprensione delle differenze strutturali tra i principali standard del settore. Le due configurazioni più importanti nella moderna lavorazione della lamiera sono lo stile Wila/Trumpf e lo stile European Precision. Ciascuno ha il suo posto in officina, ma soddisfa esigenze operative diverse.
I profili fisici di questi due stili determinano il modo in cui vengono gestiti e caricati nella macchina. Gli utensili di stile europeo di precisione presentano tradizionalmente un distinto offset della linguetta dal centro del corpo dell'utensile. Storicamente, questi strumenti richiedevano agli operatori di inserirli dall'estremità del pistone della pressa piegatrice. I moderni strumenti europei si sono evoluti per includere clic di sicurezza per il caricamento verticale. Tuttavia, il meccanismo di bloccaggio fondamentale spesso si basa su viti di fissaggio manuali o morsetti a cuneo di base. Questi possono portare a leggere variazioni della seduta se l'operatore non li mantiene perfettamente.
Lo stile Wila/Trumpf utilizza un codolo simmetrico e allineato al centro. Il sistema di chiusura di sicurezza a pulsante è originario del suo design. Gli utensili pesanti e segmentati si inseriscono direttamente nella trave superiore dalla parte anteriore della macchina. Il meccanismo di bloccaggio è tipicamente idraulico. Applica una pressione uniforme su tutta la lunghezza dell'utensile. Questo tira l'utensile contro una spalla rettificata di precisione. Lo strumento è perfettamente posizionato e allineato ogni volta, indipendentemente dall'esperienza dell'operatore.
Gli ambienti operativi determinano quale stile di attrezzamento produrrà il massimo ritorno sull'investimento. Lo stile Wila/Trumpf supera drasticamente le prestazioni della concorrenza in ambienti di produzione ad alto volume. Se i cambi degli utensili avvengono più volte per turno, il risparmio di tempo aumenta rapidamente. Le strutture che utilizzano sistemi automatizzati di cambio utensile o celle robotizzate per presse piegatrici si affidano quasi esclusivamente a questo stile. I meccanismi di bloccaggio automatico e idraulico non richiedono alcun intervento manuale da parte di un operatore umano.
Settori manifatturieri specifici traggono enormi vantaggi da questa configurazione. La produzione di elettrodomestici, la produzione di componenti automobilistici e la fabbricazione di sistemi HVAC richiedono ripetibilità assoluta su migliaia di parti. La rigidità e la precisione di questi utensili assicurano che il primo pezzo e il decimillesimo condividano esattamente le stesse tolleranze.
Gli utensili di precisione europei rimangono estremamente rilevanti in scenari specifici. Spesso lo preferiscono le officine personalizzate che si occupano di volumi inferiori e tirature brevi altamente diversificate. Le strutture che utilizzano macchinari preesistenti con travi di bloccaggio meccanico trovano che lo stile europeo offra un punto di ingresso versatile. Gestisce efficacemente le attività di piegatura standard senza la necessità di costosi adattamenti di bloccaggio idraulico.
Panoramica sul confronto degli stili di utensili
Caratteristica |
Stile Wila/Trumpf |
Stile europeo di precisione |
|---|---|---|
Metodo di caricamento |
Caricamento frontale verticale tramite chiusura di sicurezza a pulsante. |
Tradizionalmente con caricamento laterale; le versioni moderne offrono clic verticali. |
Meccanismo di bloccaggio |
Idraulico o pneumatico, auto-sistemante automatico. |
Morsetti a cuneo manuali, viti di fissaggio o idraulici di base. |
Allineamento |
Codolo automatico e allineato al centro contro una spalla temprata. |
Richiede la verifica manuale; design con codolo sfalsato. |
Migliore applicazione |
Celle automatizzate ad alto volume, cambi frequenti. |
Volumi da bassi a medi, tirature brevi varie, macchine legacy. |
Profilo dello strumento |
Generalmente più alto, consentendo una flessione più profonda della scatola. |
Profilo più corto, altamente versatile per curve standard. |
L'aggiornamento di un piano di fabbricazione è un'impresa tecnica significativa. È necessario comprendere esattamente in che modo questi strumenti alterano i parametri di produzione giornaliera. Per giustificare la transizione sono necessari dati concreti sui tempi di ciclo, sulla qualità delle parti e sulla longevità degli utensili.
L'impatto più immediato e misurabile dell'implementazione di questo stile di attrezzaggio è la drastica riduzione dei tempi di configurazione. I tradizionali cambi degli utensili richiedono dai 20 ai 30 minuti. Le configurazioni segmentate richiedono l'allineamento manuale, il serraggio e le curve di prova. Il caricamento verticale consente all'operatore di posizionare gli strumenti in una frazione del tempo. Un operatore esperto può cambiare un letto completo di utensili in meno di tre minuti.
Il sistema di bloccaggio idraulico allinea e posiziona automaticamente gli utensili. La necessità di serraggio manuale, messa a punto e controlli di allineamento scompare. Ciò si traduce direttamente in velocità di ciclo più elevate. Cala la manodopera senza valore aggiunto. Gli errori di configurazione indotti dall'operatore svaniscono. Il mancato serraggio completo di un morsetto a cuneo comporta lo spostamento dell'utensile e la rottura delle parti. Il bloccaggio idraulico mitiga completamente questo problema. La macchina trascorre meno tempo inattiva e più tempo a piegare il metallo.
Le operazioni ad alto tonnellaggio sottopongono a stress enorme sia la macchina che gli utensili. Se uno strumento non viene tenuto rigidamente, si deforma sotto pressione. La deflessione dell'utensile provoca angoli di piegatura non uniformi, scarsa qualità dei bordi e tolleranze incoerenti su tutta la lunghezza del pezzo. Quando si piega una lamiera d'acciaio da un quarto di pollice, le forze laterali sono estreme. Gli utensili devono resistere a queste forze.
Il bloccaggio rigido e il posizionamento preciso di questo stile di utensile impediscono il movimento laterale e la deflessione. Il punzone entra nella matrice perfettamente centrato. Mantiene le distanze esatte. Questa rigidità è direttamente correlata alla consistenza superiore della parte. Quando le parti vengono piegate con precisione la prima volta, i processi di assemblaggio a valle diventano molto più fluidi. Taglio e punzonatura precisi riducono la necessità di operazioni di finitura secondarie. Dedichi meno tempo alla sbavatura o alla molatura manuale, risparmiando ulteriori ore di manodopera.
Gli strumenti sono un bene di consumo. La sua durata è fortemente influenzata dal design e dalla metallurgia. Questi utensili sono realizzati in acciaio per utensili temprato di alta qualità. Resistono a forti forze di compressione senza deformarsi o irritarsi. La sede di precisione previene modelli di usura irregolari che comunemente distruggono gli strumenti meno importanti. Quando un utensile è perfettamente piatto contro il pistone, il tonnellaggio si distribuisce uniformemente.
Le configurazioni avanzate degli utensili migliorano ulteriormente la longevità. Il design degli strumenti 2-4-1 è un ottimo esempio. Questa configurazione del punzone multiparte consente di separare la punta di taglio dal corpo principale dell'utensile. Quando la punta si consuma, la affili e la riporti alla sua lunghezza originale. Ciò raddoppia effettivamente la durata di macinazione dell'utensile.
Il processo di affilatura e spessoramento richiede precisione:
Rimuovere la punta di taglio usurata dal corpo principale dell'utensile utilizzando gli appositi bulloni di rilascio.
Levigare la punta su una smerigliatrice per superfici di precisione per ripristinare un bordo affilato e privo di difetti.
Misura l'esatta quantità di materiale rimosso durante il processo di macinazione utilizzando calibri digitali.
Inserire uno spessore di precisione corrispondente allo spessore del materiale rimosso tra la punta e il corpo dell'utensile.
Rimontare l'utensile e serrare i bulloni di fissaggio secondo le specifiche di fabbrica per garantirne la rigidità.
Per valutare l’impatto finanziario e operativo dei nuovi strumenti è necessario guardare oltre l’ordine di acquisto iniziale. Il vero valore si realizza attraverso miglioramenti operativi costanti, riduzione degli scarti e capacità di integrazione.
Gli strumenti premium richiedono una spesa in conto capitale iniziale più elevata rispetto agli strumenti di base standard. Per calcolare il reale ritorno sull'investimento è necessario tenere conto dei risparmi operativi generati nel corso della vita dello strumento. I principali fattori finanziari sono la riduzione dei tempi di fermo macchina, il minor numero di sostituzioni degli utensili grazie alla maggiore durata della rettifica e un massiccio calo del tasso di scarto causato da errori di configurazione.
Nella produzione conto terzi di grandi volumi, la redditività per pezzo viene misurata in secondi e centesimi. Una configurazione di utensili premium riduce di 15 minuti il cambio giornaliero. Elimina tre pezzi scartati per turno. I risparmi cumulativi compensano rapidamente il premio di costo iniziale. La durabilità degli strumenti garantisce che questi risparmi continuino molto tempo dopo il recupero dell'investimento iniziale. Smetti di acquistare punzoni sostitutivi ogni sei mesi e inizi a fare affidamento su una libreria di utensili stabile.
I moderni pavimenti di fabbricazione si stanno muovendo rapidamente verso l’automazione. Questo stile di utensileria è intrinsecamente progettato per integrarsi con celle automatizzate di lavorazione della lamiera e cambiautensili robotizzati. I robot richiedono una prevedibilità assoluta. Non possono regolare manualmente uno strumento disallineato o inserire un punzone in posizione con un martello di ottone. La natura auto-posizionante di questo utensile lo rende l'unica opzione praticabile per celle di piegatura completamente automatizzate.
Esiste una forte sinergia tra gli utensili standardizzati e l’ecosistema più ampio della lavorazione della lamiera. Le configurazioni standardizzate completano le macchine avanzate per taglio laser, saldatura e deposizione laser di metalli. Quando le parti vengono tagliate con precisione da un laser e piegate perfettamente da un sistema di utensili rigidi, le celle di saldatura robotizzate elaborano l'assemblaggio finale senza bisogno di programmazione adattiva per tenere conto delle varie lacune. Ciò crea un piano di produzione unificato e flessibile. Offre enormi vantaggi di scalabilità a lungo termine per le strutture che pianificano la transizione verso la produzione a luci spente.
La transizione a un nuovo standard di attrezzaggio presenta sfide ingegneristiche specifiche. I gestori delle strutture devono affrontare la compatibilità delle macchine, i costi di retrofitting e i cambiamenti nella cultura dell’officina. Non è possibile semplicemente acquistare gli strumenti e aspettarsi risultati immediati senza un'adeguata integrazione.
L’ostacolo più significativo è l’adattamento di presse piegatrici o punzonatrici non native per accettare questo stile di utensileria. Le macchine più vecchie dotate di travi di bloccaggio meccaniche a caricamento laterale non possono utilizzare il caricamento verticale senza modifiche. L'adattamento di queste macchine comporta rischi e costi intrinseci. È necessario valutare l'integrità strutturale della macchina preesistente prima di procedere.
L'installazione di adattatori di bloccaggio idraulici o pneumatici è tecnicamente fattibile ma richiede un'attenta valutazione. Il retrofit prevede l'avvitamento di una nuova trave di bloccaggio sul pistone esistente. È necessario collegare le linee idrauliche dall'unità di potenza della macchina e integrare le valvole direzionali nel sistema CNC. Le macchine più vecchie potrebbero non disporre dei sistemi di bombatura necessari per sfruttare appieno la precisione degli utensili. I gestori della struttura devono valutare se il telaio e l'impianto idraulico della macchina legacy sono sufficientemente accurati da giustificare il costo dell'aggiornamento delle attrezzature. Se il pistone è piegato, gli utensili premium non risolveranno l'angolo di piegatura.
Gli strumenti ad alta precisione richiedono una manipolazione ad alta precisione. La transizione dagli stili di attrezzamento tradizionali richiede un cambiamento nella formazione degli operatori e nelle abitudini quotidiane. Gli operatori devono apprendere i requisiti specifici di manipolazione, pulizia e conservazione necessari per mantenere la precisione degli strumenti. Gettare questi strumenti in un contenitore di metallo distruggerà le linguette e rovinerà le superfici di seduta.
La caduta di uno strumento indurito o l'accumulo di trucioli metallici sulla linguetta danneggiano permanentemente la superficie di seduta. Ciò annulla i vantaggi di autoallineamento dello strumento. I protocolli di manutenzione devono essere rigorosamente applicati.
Programma di manutenzione preventiva per utensili di precisione
Compito di manutenzione |
Frequenza |
Metodo/Azione richiesta |
|---|---|---|
Pulisci le linguette e le superfici dei sedili |
Giornaliero/ogni turno |
Pulisci con un panno pulito e privo di lanugine e applica un leggero strato di olio per macchine. |
Ispezionare i pulsanti di chiusura di sicurezza |
Settimanale |
Premere manualmente per garantire un'azione fluida della molla; eliminare eventuali detriti. |
Spalle di pietra |
Mensile |
Utilizzare una pietra di precisione fine per rimuovere delicatamente piccoli segni di usura o accumuli di materiale. |
Controllare la pressione di bloccaggio idraulico |
Trimestrale |
Verificare che la pressione del manometro corrisponda alle specifiche OEM per garantire che gli strumenti siano completamente inseriti. |
Misurare l'usura della punta dell'utensile |
Semestrale |
Utilizzare i calibri per verificare l'appiattimento del raggio; programmare l'affilatura se fuori specifica. |
L'aggiornamento a sistemi di attrezzamento avanzati è un investimento strategico per le officine di fabbricazione che danno priorità a un'elevata produttività, alla disponibilità dell'automazione e alla coerenza senza compromessi delle parti. I vantaggi operativi creano un ambiente di produzione altamente efficiente. Cambi rapidi e senza errori e una maggiore durata dell'utensile semplificano l'intero pavimento.
Quando decidi se effettuare la transizione, valuta l'attuale ecosistema di macchine, i volumi di produzione e la frequenza di passaggio. Le strutture focalizzate su tirature elevate o quelle che intendono integrare celle di piegatura robotizzate troveranno questo stile di utensileria indispensabile. I negozi personalizzati con volumi inferiori devono valutare attentamente i costi di retrofitting rispetto ai tempi di installazione giornalieri.
Per andare avanti in modo efficace, eseguire i seguenti passaggi:
Condurre un controllo completo degli strumenti per identificare gli strumenti fortemente usurati che attualmente causano problemi di qualità o rallentano la produzione.
Tieni traccia e calcola i costi esatti dei tempi di inattività del cambio produzione nell'arco di un periodo di due settimane per stabilire una base di riferimento per i calcoli del ROI.
Consultare un tecnico della macchina per valutare la fattibilità strutturale e il costo dell'aggiornamento delle presse piegatrici esistenti con adattatori di bloccaggio idraulico.
Sviluppa un programma di manutenzione preventiva standardizzato per la tua libreria di utensili, concentrandoti su pulizia, conservazione sicura e affilatura tempestiva.
R: Le differenze principali risiedono nel metodo di caricamento e nel meccanismo di bloccaggio. Il design Wila/Trumpf è caratterizzato da una linguetta allineata al centro con un fermo di sicurezza a pulsante, che consente il caricamento frontale verticale e l'auto-inserimento automatico tramite morsetti idraulici. Lo stile europeo utilizza tradizionalmente una linguetta sfalsata, che richiede il caricamento laterale e il bloccaggio manuale del cuneo, sebbene le versioni moderne abbiano introdotto scatti di sicurezza verticali.
R: No, non possono essere utilizzati universalmente senza la corretta configurazione. Richiedono portautensili e cartucce specifici progettati per accettare le loro esclusive configurazioni di linguetta e sede per chiavetta. Se la vostra punzonatrice è progettata per uno standard diverso, avrete bisogno di adattatori specializzati, a condizione che l'altezza chiusa della macchina e le capacità di tonnellaggio lo consentano.
R: Riduce i tempi di installazione grazie alle funzionalità di caricamento verticale e autoallineamento. Gli operatori agganciano gli utensili pesanti direttamente alla trave superiore senza farli scivolare lateralmente. Una volta applicata la pressione idraulica, gli utensili vengono automaticamente tirati contro una superficie di riferimento temprata, eliminando la necessità di controlli manuali di serraggio, misurazione e allineamento.
R: L'utensile 2-4-1 è uno specifico design del punzone multiparte che massimizza la durata della rettifica. Permette di separare la punta di taglio dal corpo principale dell'utensile. Quando la punta si consuma, può essere affilata e riportata alla sua lunghezza originale. Questo metodo di assemblaggio raddoppia effettivamente la vita utile dell'utensile rispetto ai design standard a pezzo singolo.
R: L'aggiornamento vale generalmente l'investimento se la tua struttura soffre di tempi di configurazione eccessivi e prevedi di utilizzare la macchina per cicli di precisione ad alto volume. Tuttavia, è necessario assicurarsi che il telaio, l'impianto idraulico e le capacità di bombatura della vecchia macchina siano sufficientemente precisi da beneficiare della precisione degli utensili aggiornati.
R: La frequenza di affilatura dipende fortemente dal tipo di materiale, dallo spessore e dal tonnellaggio di punzonatura. I materiali più duri come l'acciaio inossidabile smussano gli strumenti più velocemente dell'alluminio. La chiave è la manutenzione preventiva. Gli strumenti devono essere affilati non appena si nota il degrado del tagliente, prima che causi bave, distorsioni delle parti o guasti catastrofici dell'utensile.
R: Sì. Mentre i punzoni standard gestiscono la tipica piegatura a V, sono disponibili configurazioni di utensili specializzate per attività complesse. Questi strumenti specializzati spesso incorporano sistemi di arresto adattati e profili di matrici personalizzati per trattenere e formare in modo sicuro materiali rotondi o scomodi, garantendo che il materiale non rotoli o si sposti durante il ciclo di piegatura.
