Las instalaciones de fabricación de chapa metálica enfrentan una presión constante para aumentar el rendimiento, mantener tolerancias estrictas y reducir los desechos. En el taller, los costos ocultos a menudo surgen de configuraciones ineficientes. Cada minuto que una prensa plegadora o punzonadora permanece inactiva para un cambio manual de herramientas afecta directamente sus márgenes. El desgaste prematuro de las herramientas y la calidad inconsistente de las piezas durante las ejecuciones de gran volumen agravan el problema. Para solucionar estos cuellos de botella, los operadores necesitan soluciones sólidas diseñadas para brindar velocidad y precisión. Integrando Las herramientas estilo Trumpf proporcionan mecanismos de sujeción específicos, alineación superior y vida útil prolongada de la herramienta. Al implementar estas configuraciones, los pisos de fabricación reducen drásticamente los tiempos de preparación y mejoran la consistencia de las piezas. Esta guía desglosa la ingeniería detrás de este estilo de herramientas, lo compara con alternativas tradicionales y describe los pasos prácticos necesarios para integrarlo perfectamente en su línea de producción.
Las herramientas estilo Trumpf están diseñadas específicamente para producción de gran volumen y ofrecen cambios rápidos y capacidades de autoajuste que minimizan el error del operador.
La integración de punzones y matrices estándar de Trumpf mejora significativamente la calidad de los bordes y la consistencia de las piezas en ciclos de fabricación extendidos.
Una implementación exitosa requiere evaluar la compatibilidad de las máquinas actuales, evaluar los costos de modernización y establecer protocolos de mantenimiento estrictos.
Comprender las ventajas mecánicas de este estilo de herramientas requiere una mirada de cerca a sus principios fundamentales de ingeniería. El sistema está diseñado para maximizar el tiempo de actividad de la máquina y garantizar una precisión absoluta durante cada golpe del ariete. Cuando se utiliza una máquina de alto tonelaje, las herramientas deben soportar inmensas fuerzas de compresión sin desplazarse ni desviarse.
La característica definitoria de esta configuración de herramientas es su diseño autoalineante combinado con un mecanismo de sujeción altamente seguro. Los sistemas más antiguos requieren ajustes manuales para garantizar que el punzón y la matriz estén perfectamente paralelos. Este estilo utiliza una espiga rectificada con precisión que se asienta directamente en el portaherramientas. Cuando se aplica presión hidráulica o neumática, la herramienta se tira hacia arriba y se asienta contra una superficie de referencia endurecida. Este asiento automático elimina la necesidad de que los operadores alineen manualmente las herramientas. Ahorra enormes cantidades de tiempo de configuración y elimina el riesgo de error humano.
Otra característica importante es el mecanismo del botón de seguridad. Esto permite la carga vertical. Los operadores empujan la herramienta directamente hacia arriba en la viga de sujeción. El seguro se activa inmediatamente. Mantiene la herramienta pesada en su lugar de forma segura antes de que la abrazadera esté completamente cerrada. Esto evita que las herramientas caigan sobre el troquel o las manos del operador. La seguridad del taller mejora mientras se acelera el proceso de cambio.
El proceso de carga vertical sigue una secuencia estricta y eficiente:
El operador selecciona el segmento de punzón requerido del estante de herramientas.
La herramienta se empuja verticalmente hacia arriba dentro de la viga de sujeción superior de la plegadora.
El seguro mecánico encaja en su lugar, sujetando la herramienta de forma segura sin necesidad de presión hidráulica.
El operador repite este proceso para todos los segmentos necesarios a lo largo de la longitud de curvatura.
El sistema hidráulico se activa en el panel de control, tirando todas las espigas simultáneamente contra el hombro de referencia endurecido para una alineación perfecta.

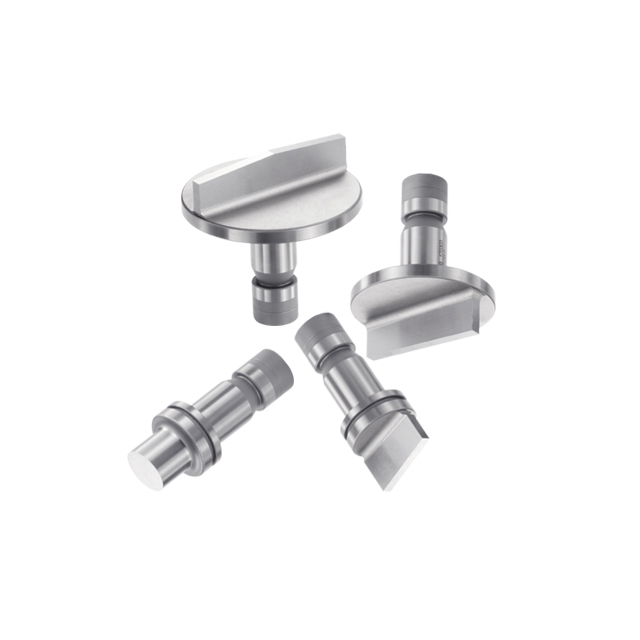

Los talleres de fabricación utilizan una combinación de herramientas estándar y especializadas según los requisitos de su contrato. Los punzones estándar Trumpf son los caballos de batalla de la instalación. Presentan una amplia utilidad para las operaciones diarias. Se utilizan para tareas estándar de doblado en V, doblado con aire y fondo en una amplia gama de espesores de materiales. Sus perfiles estandarizados los hacen altamente intercambiables. Si un segmento se daña, lo cambia en segundos sin recalibrar toda la configuración.
Las herramientas especializadas están diseñadas para tareas complejas y altamente específicas. Doblar barras redondas de forma segura requiere sistemas de tope especialmente adaptados y perfiles de matriz personalizados. Estos evitan que el material ruede durante el ciclo de doblado. Las herramientas de compensación, los juegos de dobladillos y las herramientas de rejillas también entran en esta categoría. Los punzones estándar manejan la mayor parte de la producción diaria. Las herramientas especializadas amplían las capacidades de la máquina. Permiten a los talleres asumir contratos de fabricación especializados sin tener que comprar maquinaria completamente nueva.
Los principios subyacentes de precisión y cambio rápido siguen siendo los mismos en diferentes máquinas. Sin embargo, la aplicación de este estilo de herramientas difiere entre punzonadoras y plegadoras. En una prensa plegadora, el utillaje es largo y lineal. Pliega chapa según un eje específico. El sistema de sujeción recorre toda la longitud de la viga superior. Requiere una presión hidráulica constante para mantener las herramientas segmentadas en perfecta alineación a lo largo de diez o doce pies de longitud de curvatura.
En una punzonadora, las herramientas son cilíndricas o tienen una forma única para perforar agujeros, ranuras o formas en láminas de metal planas. Las configuraciones de punzonadora requieren cartuchos y portaherramientas específicos. Estos aseguran el punzón, el extractor y el troquel. La alineación aquí es tanto rotacional como vertical. Requiere chaveteros precisos para garantizar que el punzón entre en el troquel con un espacio exacto. Esto evita fallas catastróficas o irritantes de la herramienta durante operaciones de mordisqueo a alta velocidad donde el ariete golpea cientos de veces por minuto.
Elegir el sistema de herramientas adecuado requiere comprender las diferencias estructurales entre los principales estándares de la industria. Las dos configuraciones más destacadas en la fabricación moderna de chapa metálica son el estilo Wila/Trumpf y el estilo europeo Precision. Cada uno tiene su lugar en el taller, pero satisfacen diferentes necesidades operativas.
Los perfiles físicos de estos dos estilos dictan cómo se manipulan y cargan en la máquina. Las herramientas de estilo europeo de precisión tradicionalmente presentan una espiga distinta desplazada desde el centro del cuerpo de la herramienta. Históricamente, estas herramientas requerían que los operadores las deslizaran desde el extremo del ariete de la plegadora. Las herramientas europeas modernas han evolucionado para incluir clics de seguridad para carga vertical. Sin embargo, el mecanismo de sujeción fundamental a menudo se basa en tornillos de fijación manuales o abrazaderas de cuña básicas. Estos pueden provocar ligeras variaciones en el asiento si el operador no los mantiene perfectamente.
El estilo Wila/Trumpf utiliza una espiga simétrica alineada en el centro. El sistema de cierre de seguridad mediante pulsador es propio de su diseño. Las herramientas pesadas y segmentadas encajan directamente en la viga superior desde la parte delantera de la máquina. El mecanismo de sujeción suele ser hidráulico. Aplica una presión uniforme en toda la longitud de la herramienta. Esto empuja la herramienta contra un hombro rectificado con precisión. La herramienta queda perfectamente asentada y alineada en todo momento, independientemente de la experiencia del operador.
Los entornos operativos dictan qué estilo de herramientas generará el mayor retorno de la inversión. El estilo Wila/Trumpf supera drásticamente a sus competidores en entornos de producción de alto volumen. Si los cambios de herramientas se realizan varias veces por turno, el ahorro de tiempo aumenta rápidamente. Las instalaciones que utilizan sistemas automatizados de cambio de herramientas o células plegadoras robóticas dependen casi exclusivamente de este estilo. Los mecanismos de sujeción hidráulicos y de asiento automático no requieren ninguna intervención manual por parte de un operador humano.
Sectores manufactureros específicos obtienen enormes beneficios de esta configuración. La fabricación de electrodomésticos, la producción de componentes automotrices y la fabricación de HVAC requieren una repetibilidad absoluta en miles de piezas. La rigidez y precisión de este utillaje garantizan que la primera pieza y la diezmilésima parte compartan exactamente las mismas tolerancias.
Las herramientas de precisión europeas siguen siendo muy relevantes en escenarios específicos. Los talleres personalizados que trabajan con volúmenes más bajos y tiradas cortas muy variadas suelen preferirlo. Las instalaciones que operan maquinaria antigua con vigas de sujeción mecánicas encuentran que el estilo europeo proporciona un punto de entrada versátil. Maneja tareas de doblado estándar de manera efectiva sin la necesidad de costosas modificaciones de sujeción hidráulica.
Descripción general de la comparación de estilos de herramientas
Característica |
Estilo Wila/Trumpf |
Estilo de precisión europeo |
|---|---|---|
Método de carga |
Carga frontal vertical mediante cierre de seguridad con pulsador. |
Tradicionalmente carga lateral; Las versiones modernas ofrecen clics verticales. |
Mecanismo de sujeción |
Autoasiento hidráulico o neumático, automático. |
Abrazaderas de cuña manuales, tornillos de fijación o hidráulica básica. |
Alineación |
Espiga automática alineada en el centro contra un hombro endurecido. |
Requiere verificación manual; diseño de espiga compensada. |
Mejor aplicación |
Células automatizadas de gran volumen, cambios frecuentes. |
Volumen bajo a medio, tiradas cortas variadas, máquinas heredadas. |
Perfil de herramienta |
Generalmente más alto, lo que permite doblar la caja más profundamente. |
Perfil más corto, muy versátil para curvas estándar. |
Actualizar un piso de fabricación es una tarea técnica importante. Es necesario comprender exactamente cómo estas herramientas alteran las métricas de producción diaria. Justificar la transición requiere datos concretos sobre los tiempos de ciclo, la calidad de las piezas y la longevidad de las herramientas.
El impacto más inmediato y medible de implementar este estilo de herramientas es la drástica reducción de los tiempos de configuración. Los cambios de herramientas tradicionales tardan entre 20 y 30 minutos. Las configuraciones segmentadas requieren alineación, ajuste y curvaturas de prueba manuales. La carga vertical permite al operador colocar las herramientas en su lugar en una fracción del tiempo. Un operador experto puede cambiar una cama completa de herramientas en menos de tres minutos.
El sistema de sujeción hidráulico alinea y asienta automáticamente las herramientas. Desaparece la necesidad de realizar comprobaciones manuales de ajuste, ajuste y alineación. Esto se traduce directamente en velocidades de ciclo más rápidas. Cae la mano de obra sin valor añadido. Los errores de configuración inducidos por el operador desaparecen. Si no se aprieta completamente una abrazadera de cuña, se producirán cambios de herramienta y piezas desechadas. La sujeción hidráulica mitiga esto por completo. La máquina pasa menos tiempo inactiva y más tiempo doblando metal.
Las operaciones de alto tonelaje suponen una enorme tensión tanto para la máquina como para las herramientas. Si una herramienta no se sujeta rígidamente, se deforma bajo presión. La deflexión de la herramienta provoca ángulos de flexión desiguales, mala calidad de los bordes y tolerancias inconsistentes a lo largo de la pieza. Cuando se dobla una placa de acero de un cuarto de pulgada, las fuerzas laterales son extremas. Las herramientas deben resistir estas fuerzas.
La sujeción rígida y el asiento preciso de este estilo de herramienta evitan el movimiento lateral y la desviación. El punzón entra en el troquel perfectamente centrado. Mantiene espacios libres exactos. Esta rigidez se correlaciona directamente con una consistencia superior de las piezas. Cuando las piezas se doblan con precisión la primera vez, los procesos de ensamblaje posteriores se vuelven mucho más fluidos. El corte y punzonado precisos reducen la necesidad de operaciones de acabado secundarias. Dedica menos tiempo al desbarbado o rectificado manual, lo que ahorra horas de mano de obra adicionales.
Las herramientas son un activo consumible. Su vida útil está fuertemente influenciada por su diseño y metalurgia. Estas herramientas están fabricadas con acero para herramientas endurecido de alta calidad. Resisten fuerzas de compresión severas sin deformarse ni irritarse. El asiento de precisión evita patrones de desgaste desiguales que comúnmente destruyen herramientas menores. Cuando una herramienta se asienta perfectamente plana contra el ariete, el tonelaje se distribuye uniformemente.
Las configuraciones avanzadas de herramientas mejoran aún más la longevidad. El diseño de herramientas 2-4-1 es un excelente ejemplo. Esta configuración de punzón de varias partes permite separar la punta de corte del cuerpo principal de la herramienta. Cuando la punta se desgasta, la afilas y la vuelves a calzar hasta su longitud original. Esto efectivamente duplica la vida útil de la herramienta.
El proceso de afilado y calce requiere precisión:
Retire la punta de corte desgastada del cuerpo principal de la herramienta usando los pernos de liberación designados.
Muele la punta en una amoladora de superficie de precisión para restaurar un borde afilado y sin defectos.
Mida la cantidad exacta de material eliminado durante el proceso de rectificado utilizando calibradores digitales.
Inserte una cuña de precisión que coincida con el espesor del material eliminado entre la punta y el cuerpo de la herramienta.
Vuelva a ensamblar la herramienta y apriete los pernos de retención según las especificaciones de fábrica para garantizar la rigidez.
Evaluar el impacto financiero y operativo de las nuevas herramientas requiere mirar más allá de la orden de compra inicial. El verdadero valor se obtiene a través de mejoras operativas sostenidas, reducción de desechos y capacidades de integración.
Las herramientas premium exigen un mayor gasto de capital inicial en comparación con las herramientas estándar. Calcular el verdadero retorno de la inversión requiere tener en cuenta los ahorros operativos generados durante la vida útil de la herramienta. Los principales impulsores financieros son la reducción del tiempo de inactividad de la máquina, menos reemplazos de herramientas debido a la mayor vida útil del rectificado y una caída masiva en las tasas de desperdicio causada por errores de configuración.
En la fabricación por contrato de gran volumen, la rentabilidad por pieza se mide en segundos y centavos. Una configuración de herramientas premium ahorra 15 minutos en un cambio diario. Elimina tres piezas desechadas por turno. Los ahorros acumulativos compensaron rápidamente la prima de costo inicial. La durabilidad de las herramientas garantiza que estos ahorros continúen mucho después de que se haya recuperado la inversión inicial. Deja de comprar punzones de repuesto cada seis meses y comienza a confiar en una biblioteca de herramientas estable.
Los pisos de fabricación modernos están avanzando rápidamente hacia la automatización. Este estilo de herramientas está inherentemente diseñado para integrarse con celdas automatizadas de procesamiento de chapa metálica y cambiadores de herramientas robóticos. Los robots requieren absoluta previsibilidad. No pueden ajustar manualmente una herramienta desalineada ni golpear un punzón con un martillo de latón. La naturaleza autónoma de estas herramientas las convierte en la única opción viable para celdas de plegado totalmente automatizadas.
Existe una fuerte sinergia entre las herramientas estandarizadas y el ecosistema más amplio de procesamiento de chapa. Las configuraciones estandarizadas complementan las máquinas avanzadas de corte por láser, soldadura y deposición de metales por láser. Cuando las piezas se cortan con precisión mediante un láser y se doblan perfectamente mediante un sistema de herramientas rígido, las células de soldadura robóticas procesan el ensamblaje final sin necesidad de programación adaptativa para tener en cuenta los distintos espacios. Esto crea una planta de producción unificada y flexible. Ofrece enormes beneficios de escalabilidad a largo plazo para las instalaciones que planean hacer la transición hacia la fabricación sin luces.
La transición a un nuevo estándar de herramientas presenta desafíos de ingeniería específicos. Los gerentes de instalaciones deben navegar por la compatibilidad de las máquinas, los costos de modernización y los cambios en la cultura del taller. No se pueden simplemente comprar las herramientas y esperar resultados inmediatos sin una integración adecuada.
El obstáculo más importante es adaptar plegadoras o punzonadoras no nativas para aceptar este estilo de herramientas. Las máquinas más antiguas equipadas con vigas de sujeción mecánicas de carga lateral no pueden utilizar la carga vertical sin modificaciones. La adaptación de estas máquinas conlleva riesgos y costos inherentes. Debe evaluar la integridad estructural de la máquina heredada antes de continuar.
La instalación de adaptadores de sujeción hidráulicos o neumáticos es técnicamente factible, pero requiere una evaluación cuidadosa. La modernización implica atornillar una nueva viga de sujeción al cilindro existente. Debe conectar las líneas hidráulicas desde la unidad de potencia de la máquina e integrar las válvulas direccionales en el sistema CNC. Es posible que las máquinas más antiguas carezcan de los sistemas de coronación necesarios para aprovechar al máximo la precisión de las herramientas. Los administradores de las instalaciones deben evaluar si el bastidor y el sistema hidráulico de la máquina heredada son lo suficientemente precisos como para justificar el costo de la actualización de las herramientas. Si el ariete está arqueado, las herramientas premium no solucionarán el ángulo de curvatura.
Las herramientas de alta precisión requieren un manejo de alta precisión. La transición desde estilos de herramientas tradicionales exige un cambio en la capacitación de los operadores y en los hábitos diarios. Los operadores deben aprender los requisitos específicos de manipulación, limpieza y almacenamiento necesarios para mantener la precisión de las herramientas. Tirar estas herramientas a un contenedor de metal destruirá las espigas y arruinará las superficies de los asientos.
Dejar caer una herramienta endurecida o permitir que se acumulen virutas de metal en la espiga daña permanentemente la superficie del asiento. Esto anula los beneficios de autoalineación de la herramienta. Los protocolos de mantenimiento deben aplicarse estrictamente.
Programa de mantenimiento preventivo para herramientas de precisión
Tarea de mantenimiento |
Frecuencia |
Método/Acción requerida |
|---|---|---|
Limpiar las espigas y las superficies de los asientos |
Diariamente/cada turno |
Limpie con un paño limpio y sin pelusa y aplique una capa ligera de aceite para máquinas. |
Inspeccionar los botones de seguridad |
Semanalmente |
Presione manualmente para asegurar una acción suave del resorte; limpie cualquier residuo. |
Hombros de troquel de piedra |
Mensual |
Utilice una piedra de precisión fina para eliminar suavemente la acumulación de material o irritaciones menores. |
Verifique la presión de sujeción hidráulica |
Trimestral |
Verifique que la presión manométrica coincida con las especificaciones OEM para garantizar que las herramientas se asienten completamente. |
Medir el desgaste de la punta de la herramienta |
Semestralmente |
Utilice calibradores para comprobar el aplanamiento del radio; programe el afilado si está fuera de las especificaciones. |
La actualización a sistemas de herramientas avanzados es una inversión estratégica para los talleres de fabricación que priorizan el alto rendimiento, la preparación para la automatización y la coherencia de las piezas sin concesiones. Las ventajas operativas crean un entorno de producción altamente eficiente. Los cambios rápidos y sin errores y la vida útil prolongada de la herramienta optimizan todo su piso.
Al decidir si realizar la transición, sopese su ecosistema de máquinas actual, los volúmenes de producción y la frecuencia de cambios. Las instalaciones centradas en tiradas de gran volumen o aquellas que planean integrar células de doblado robóticas encontrarán este estilo de herramientas indispensable. Los talleres personalizados de menor volumen deben evaluar cuidadosamente los costos de modernización en comparación con sus tiempos de instalación diarios.
Para avanzar de manera efectiva, ejecute los siguientes pasos:
Realice una auditoría integral de herramientas para identificar herramientas muy desgastadas que actualmente causan problemas de calidad o ralentizan la producción.
Realice un seguimiento y calcule los costos exactos del tiempo de inactividad del cambio durante un período de dos semanas para establecer una línea de base para los cálculos del ROI.
Consulte con un técnico de máquinas para evaluar la viabilidad estructural y el costo de actualizar sus plegadoras existentes con adaptadores de sujeción hidráulica.
Desarrolle un programa de mantenimiento preventivo estandarizado para su biblioteca de herramientas, centrándose en la limpieza, el almacenamiento seguro y el afilado oportuno.
R: Las principales diferencias radican en el método de carga y el mecanismo de sujeción. El diseño de Wila/Trumpf presenta una espiga alineada en el centro con un cierre de seguridad con botón, lo que permite la carga frontal vertical y el asiento automático mediante abrazaderas hidráulicas. El estilo europeo utiliza tradicionalmente una espiga desplazada, lo que requiere carga lateral y sujeción de cuña manual, aunque las versiones modernas han introducido clics de seguridad verticales.
R: No, no se pueden utilizar universalmente sin la configuración correcta. Requieren portaherramientas y cartuchos específicos diseñados para aceptar sus configuraciones únicas de espiga y chavetero. Si su punzonadora está diseñada para un estándar diferente, necesitará adaptadores especializados, siempre que la altura de cierre de la máquina y las capacidades de tonelaje lo permitan.
R: Reduce el tiempo de configuración gracias a sus funciones de carga vertical y autoalineación. Los operadores encajan herramientas pesadas directamente en la viga superior sin deslizarlas desde el costado. Una vez que se aplica presión hidráulica, las herramientas se empujan automáticamente contra una superficie de referencia endurecida, lo que elimina la necesidad de realizar comprobaciones manuales de ajuste, medición y alineación.
R: La herramienta 2-4-1 es un diseño específico de punzón de varias partes que maximiza la vida útil del rectificado. Permite separar la punta de corte del cuerpo principal de la herramienta. Cuando la punta se desgasta, se puede afilar y recuperar su longitud original. Este método de ensamblaje efectivamente duplica la vida útil de la herramienta en comparación con los diseños estándar de una sola pieza.
R: Por lo general, vale la pena invertir en la modernización si sus instalaciones sufren de tiempos de preparación excesivos y planea utilizar la máquina para corridas de gran volumen y precisión. Sin embargo, debe asegurarse de que el bastidor, el sistema hidráulico y las capacidades de coronación de la máquina más antigua sean lo suficientemente precisos para beneficiarse de la precisión de las herramientas mejoradas.
R: La frecuencia de afilado depende en gran medida del tipo de material, el espesor y el tonelaje de punzonado. Los materiales más duros, como el acero inoxidable, desgastan las herramientas más rápido que el aluminio. La clave es el mantenimiento preventivo. Las herramientas deben afilarse tan pronto como se note la degradación del borde, antes de que cause rebabas, distorsión de la pieza o falla catastrófica de la herramienta.
R: Sí. Si bien los punzones estándar manejan el típico doblado en V, hay disponibles configuraciones de herramientas especializadas para tareas complejas. Estas herramientas especializadas a menudo incorporan sistemas de tope adaptados y perfiles de matriz personalizados para sujetar y formar de forma segura materiales redondos o incómodos, asegurando que el material no ruede ni se mueva durante el ciclo de doblado.
