En el campo de la fabricación de chapa, La infraestructura de herramientas de punzonado desempeña un papel fundamental a la hora de determinar la eficiencia, precisión y productividad generales del proceso de fabricación. Como uno de los aspectos más fundamentales de cualquier operación de punzonado, la infraestructura de herramientas influye en la velocidad, la rentabilidad y la calidad del resultado. Las herramientas adecuadas garantizan que cada operación de punzonado se lleve a cabo con la máxima precisión y, al mismo tiempo, reducen el desperdicio de material y el tiempo de inactividad. Ya sea que se trabaje con láminas de metal gruesas y pesadas o que se necesiten cambios rápidos de herramientas para materiales delgados, la infraestructura de herramientas de punzonado adecuada es esencial. En AFAB Tooling, ofrecemos una amplia gama de soluciones de herramientas de punzonado, como herramientas de torreta gruesa, herramientas Trumpf, herramientas Murata y herramientas de torreta delgada, todas diseñadas para satisfacer diversas necesidades de producción. En este artículo, profundizaremos en qué es la infraestructura de herramientas de punzonado, exploraremos los diferentes tipos disponibles y explicaremos cómo estas herramientas contribuyen a optimizar los procesos de producción.
La infraestructura de herramientas de punzonado se refiere a la configuración completa de herramientas, troqueles, punzones y componentes asociados que trabajan juntos para lograr un corte, conformado y modelado precisos y eficientes de chapa metálica. Es una parte fundamental de la máquina punzonadora, que utiliza estas herramientas para realizar diversas tareas de fabricación. La infraestructura de herramientas es responsable de convertir láminas de metal en bruto en productos terminados mediante la aplicación de las operaciones necesarias de corte, punzonado y conformado.

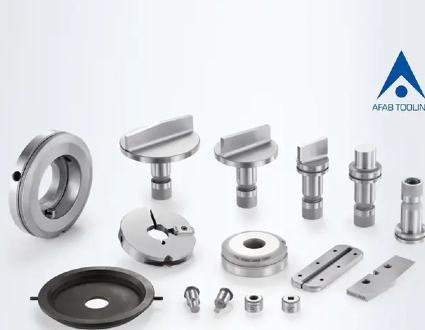

Los principales componentes de la infraestructura de herramientas de punzonado incluyen:
Punzón : El punzón es la herramienta que penetra físicamente la chapa para crear el corte o la forma deseada. Está diseñado para soportar fuerzas elevadas manteniendo la precisión durante la operación de punzonado.
Matriz : La matriz complementa el punzón y sirve como contraforma para el material que se perfora. Garantiza que la forma formada durante la operación de punzonado sea correcta y consistente.
Decapante : El decapante mantiene el material en su lugar durante el proceso de punzonado y ayuda a retirarlo del punzón una vez cortado.
Guía : La guía mantiene la alineación entre el punzón y la matriz, asegurando que la operación de punzonado se realice con precisión. Previene cualquier desalineación, que podría provocar piezas defectuosas.
Cada uno de estos componentes debe mantenerse y calibrarse adecuadamente para garantizar la funcionalidad general de la infraestructura de herramientas. Juntos, garantizan que la punzonadora proporcione resultados precisos y de alta calidad.
Las punzonadoras CNC (control numérico por computadora) han revolucionado la fabricación de chapa al automatizar el proceso de punzonado. A diferencia de las prensas manuales tradicionales, las máquinas CNC están controladas por software de computadora, lo que permite una operación precisa y automatizada. La punzonadora CNC utiliza una infraestructura de herramientas de punzonado para automatizar las tareas de punzonado, mejorando así la velocidad y la precisión y reduciendo al mismo tiempo el error humano. El sistema CNC permite al operador ingresar instrucciones para múltiples operaciones y la máquina se ajusta automáticamente para cambiar entre diferentes punzones y matrices según sea necesario.
Sistemas de herramientas con torreta y sin torreta
Sistemas de herramientas de torreta : Las punzonadoras de torreta están equipadas con una torreta giratoria que sostiene múltiples punzones, lo que permite cambios rápidos de herramientas entre operaciones. La torreta es ideal para entornos de producción de gran volumen donde se necesitan diferentes punzones para diversas tareas de corte o conformado. La rotación de múltiples herramientas garantiza un tiempo de preparación mínimo y permite flexibilidad al trabajar en diferentes piezas.
Sistemas de herramientas sin torreta : Las punzonadoras sin torreta son más simples y cuentan con una configuración de herramientas fija. Estos sistemas se utilizan normalmente para operaciones que requieren sólo una o dos herramientas específicas. Si bien los sistemas sin torre suelen ser más asequibles y fáciles de mantener, carecen de la velocidad y versatilidad que proporcionan los sistemas de torre para operaciones complejas y de gran volumen.
Las herramientas de torreta gruesa son una parte esencial de la infraestructura de herramientas de punzonado diseñadas para aplicaciones de servicio pesado, particularmente cuando se trabaja con materiales más gruesos. Este tipo de herramientas soporta el alto tonelaje necesario para cortar o perforar láminas gruesas de metal. Se utiliza comúnmente en industrias que requieren maquinaria robusta capaz de manejar cargas pesadas y tareas complejas.

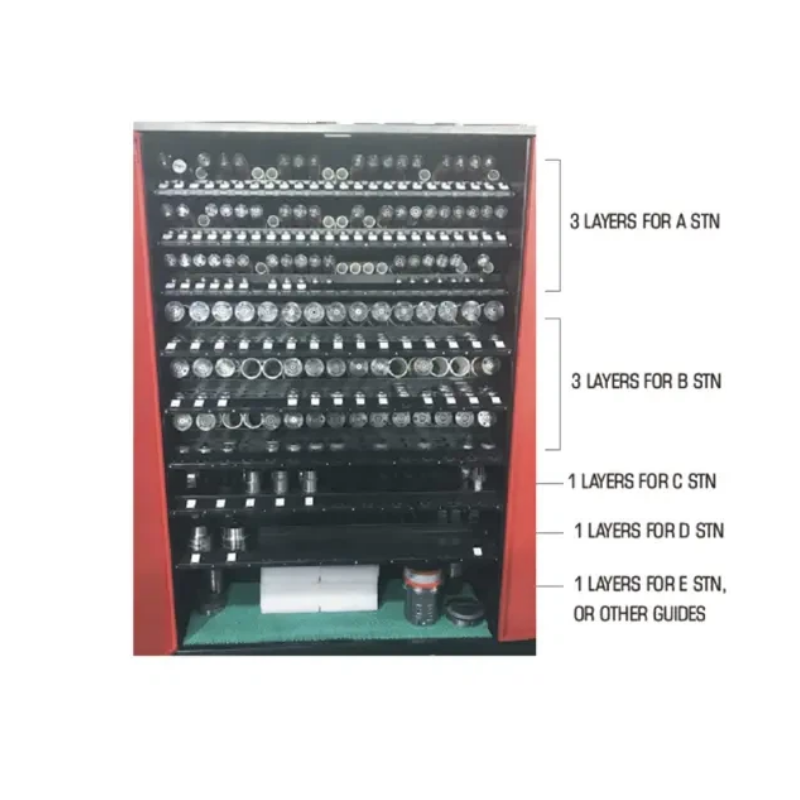

Las herramientas de torreta gruesa generalmente utilizan múltiples estaciones de herramientas, cada una dedicada a diferentes tareas como punzonado, corte o conformado. Estas estaciones generalmente se designan como estaciones A, B y C, donde se montan diferentes herramientas para diversas operaciones. La torreta es un mecanismo giratorio que permite que la máquina cambie entre estas estaciones automáticamente, asegurando una producción eficiente y sin interrupciones. La capacidad de cambiar entre herramientas sin intervención manual ahorra tiempo y reduce los costos de configuración.
Soporte de alto tonelaje : Las herramientas de torreta gruesa están diseñadas específicamente para soportar prensas de mayor tonelaje, lo que las hace ideales para operaciones de servicio pesado que requieren una fuerza significativa para perforar materiales gruesos.
Construcción duradera : las herramientas están fabricadas con materiales de alta resistencia al desgaste, lo que garantiza un buen rendimiento durante largos períodos de uso.
Aplicaciones versátiles : se utiliza en una variedad de industrias que trabajan con metales más gruesos o necesitan realizar tareas complejas de corte o conformado, como las industrias automotriz y aeroespacial.
La gama AFAB Tooling de herramientas de torreta gruesa incluye varias variaciones, como las opciones Original, NEX, QuickAdjust y Ultra. Estas variantes están diseñadas específicamente para satisfacer las necesidades de diferentes máquinas y requisitos operativos.
Las herramientas Trumpf son otro tipo popular de infraestructura de herramientas de punzonado que es conocida por su rendimiento de alta velocidad y precisión excepcional. Las herramientas Trumpf están diseñadas para proporcionar cambios rápidos de herramientas y resultados consistentes de alta calidad, lo que las hace ideales para la fabricación de grandes volúmenes.
Una de las características destacadas de las herramientas Trumpf es su capacidad para proporcionar cambios rápidos de herramientas, lo que garantiza un tiempo de inactividad mínimo entre operaciones. Con las opciones QuickAdjust, 90 y Ultra, los fabricantes pueden cambiar rápidamente de herramientas para adaptarse a diferentes piezas o especificaciones de diseño. Esta característica de cambio rápido es particularmente beneficiosa en entornos donde el tiempo es esencial y la eficiencia es clave.
Las herramientas Trumpf están diseñadas para ofrecer resultados precisos incluso en producciones de gran volumen, donde la precisión es fundamental para lograr piezas de alta calidad de manera constante. La cap acidad de cambiar de herramienta rápidamente sin sacrificar la precisión lo convierte en una opción ideal para industrias que exigen velocidad y precisión en igual medida.
Las herramientas Murata ofrecen un diseño modular que proporciona mayor flexibilidad y adaptabilidad. Este tipo de herramientas es ideal para industrias que requieren cambios frecuentes en las herramientas o necesitan adaptarse a diferentes necesidades de producción. El sistema modular permite un rápido ajuste e integración de diferentes herramientas sin la necesidad de un tiempo de inactividad prolongado.
Las herramientas de Murata son particularmente útiles para operaciones de conformado complejas. La naturaleza modular de estas herramientas permite a los fabricantes adaptarse fácilmente a diferentes requisitos de producción y manejar una variedad de piezas con facilidad. Las herramientas de Murata son perfectas para industrias como la electrónica, los dispositivos médicos y la automoción, donde se necesitan formas complejas y precisión.
Las herramientas de torreta delgada están diseñadas para ofrecer cambios rápidos de herramientas y alta flexibilidad para aplicaciones de chapa liviana. Este tipo de herramientas es particularmente beneficioso para industrias que requieren producción de alta velocidad y cambios frecuentes de herramientas.
Las principales ventajas de las herramientas de torreta delgada son su bajo costo y su rápida velocidad de cambio. Estas herramientas son livianas e ideales para operaciones que involucran materiales delgados, como la electrónica y la producción de piezas a pequeña escala. El rápido tiempo de configuración y cambio garantiza que los fabricantes puedan mantener las líneas de producción en movimiento con retrasos mínimos, lo que aumenta la productividad general.
La siguiente tabla compara las características clave de las diferentes infraestructuras de herramientas de punzonado para ayudarle a elegir la mejor opción para sus necesidades comerciales:
Característica |
Torreta gruesa |
trompeta |
Murata |
Torreta delgada |
Cambiar velocidad |
Medio |
Rápido |
Rápido |
muy rapido |
Precisión |
Alto |
muy alto |
Alto |
Medio |
Hojas Gruesas |
Sí |
Sí |
Medio |
No |
La infraestructura de herramientas de punzonado que elija juega un papel directo en la determinación de la precisión dimensional y la calidad de los bordes de sus piezas fabricadas. Las herramientas de alta calidad garantizan que las piezas se produzcan consistentemente según las especificaciones requeridas, lo que reduce las posibilidades de defectos. Además, contribuye a conseguir bordes más lisos, algo esencial en aplicaciones donde la estética o el ajuste preciso son importantes.
En resumen, comprender el papel de la infraestructura de herramientas de punzonado es crucial para garantizar resultados de producción eficientes y de alta calidad. Ya sea que se utilicen herramientas de torreta gruesa, herramientas Trumpf, herramientas Murata o herramientas de torreta delgada, cada tipo de herramienta ofrece beneficios únicos que satisfacen diferentes necesidades de producción. En AFAB Tooling, proporcionamos Soluciones de herramientas de alta calidad diseñadas para optimizar sus procesos de fabricación. Si busca mejorar la precisión y eficiencia de su producción, visite nuestras páginas de productos o contáctenos hoy para obtener asistencia personalizada.
1. ¿Qué es la infraestructura de herramientas de punzonado?
La infraestructura de herramientas de punzonado se refiere a las herramientas y equipos utilizados en las punzonadoras para realizar operaciones como cortar, formar y dar forma a láminas de metal.
2. ¿Cómo afecta la infraestructura de herramientas de punzonado a la producción?
La infraestructura influye en la rapidez y precisión con la que se procesan los materiales, lo que garantiza una calidad constante y costes operativos reducidos.
3. ¿Por qué debería elegir las herramientas Trumpf?
Las herramientas Trumpf ofrecen un cambio rápido de herramientas y alta precisión, lo que las hace ideales para producción de gran volumen donde la velocidad y la precisión son clave.
4. ¿Cómo puede AFAB Tooling ayudar a mi negocio?
AFAB Tooling ofrece una amplia gama de soluciones de herramientas de alta calidad que mejoran la eficiencia de la producción y ayudan a mantener altos estándares de calidad. Contáctenos para discutir sus necesidades específicas.
